СВАРОЧНОЕ ОБОРУДОВАНИЕ ATLANT
СОБСТВЕННОЕ ПРОИЗВОДСТВО / СЕРИЯ A

Стыковой сварочный аппарат ATLANT A500 для ПНД труб

Гидравлическое оборудование для стыковой сварки полиэтиленовых труб диаметром 160–500 мм. Для профессионального монтажа инженерных сетей и строительства трубопроводов.

01 160–500 мм Диаметр труб
02 9,6 кВт Общая мощность
03 3 года Гарантия
✓ Производитель ATLANT
✓ Доставка по России
ATLANT
МОДЕЛЬ A500

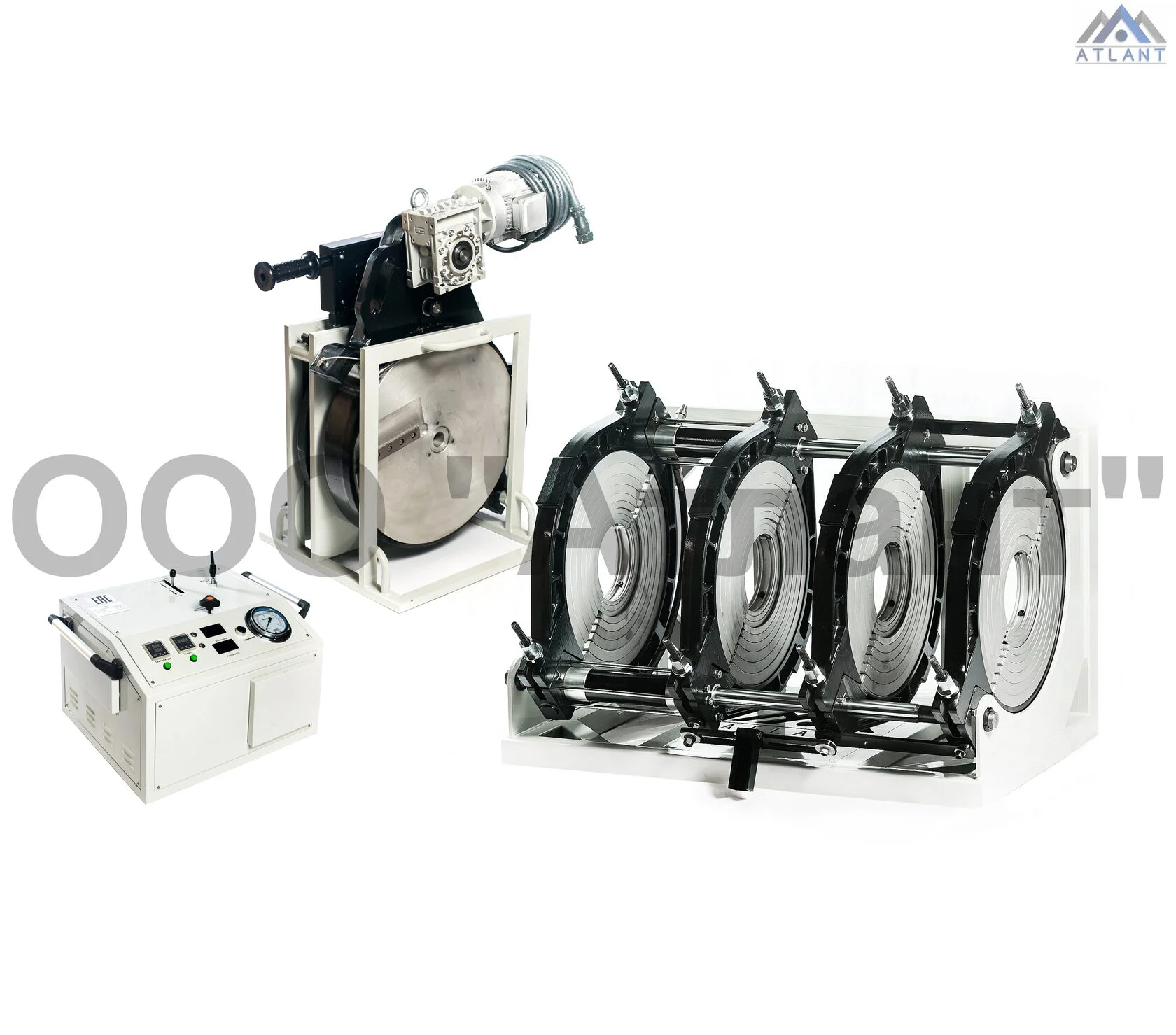

Стыковой сварочный аппарат ATLANT A500
СТЫКОВАЯ СВАРКА ПНД ТРУБ
ATLANT / A SERIES
01 Собственное производство
02 Гарантийная поддержка
03 Комплектация для задач объекта
ATLANT.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Характеристики и комплектация ATLANT A500

Технические параметры, конструктивные особенности и состав поставки стыкового сварочного аппарата ATLANT A500.

ДИАПАЗОН СВАРКИ
160–500 мм
ОБЩАЯ МОЩНОСТЬ
9,6 кВт
ЭЛЕКТРОПИТАНИЕ
380 В
МАССА АППАРАТА
400 кг

Технические характеристики

Основные параметры модели

Модель ATLANT A500
Тип оборудования Стыковой сварочный аппарат
Диапазон сварки Ø 160–500 мм
Напряжение питания 380 В
Частота сети 50 Гц
Общая мощность 9,6 кВт
Мощность нагревателя 6,5 кВт
Мощность торцевателя 1,5 кВт
Мощность гидропривода 1,6 кВт
Максимальная температура нагревателя 270 °C
Масса 400 кг
i

Для подключения необходимо обеспечить электропитание с параметрами, указанными в паспорте оборудования.

Комплектация

Основные узлы и принадлежности

01
Центратор (станина) на Ø500 мм 1 шт.
02
Торцеватель 1 шт.
03
Нагреватель 1 шт.
04
Футляр 1 шт.
05
Гидроагрегат с электрическим блоком 1 шт.
06

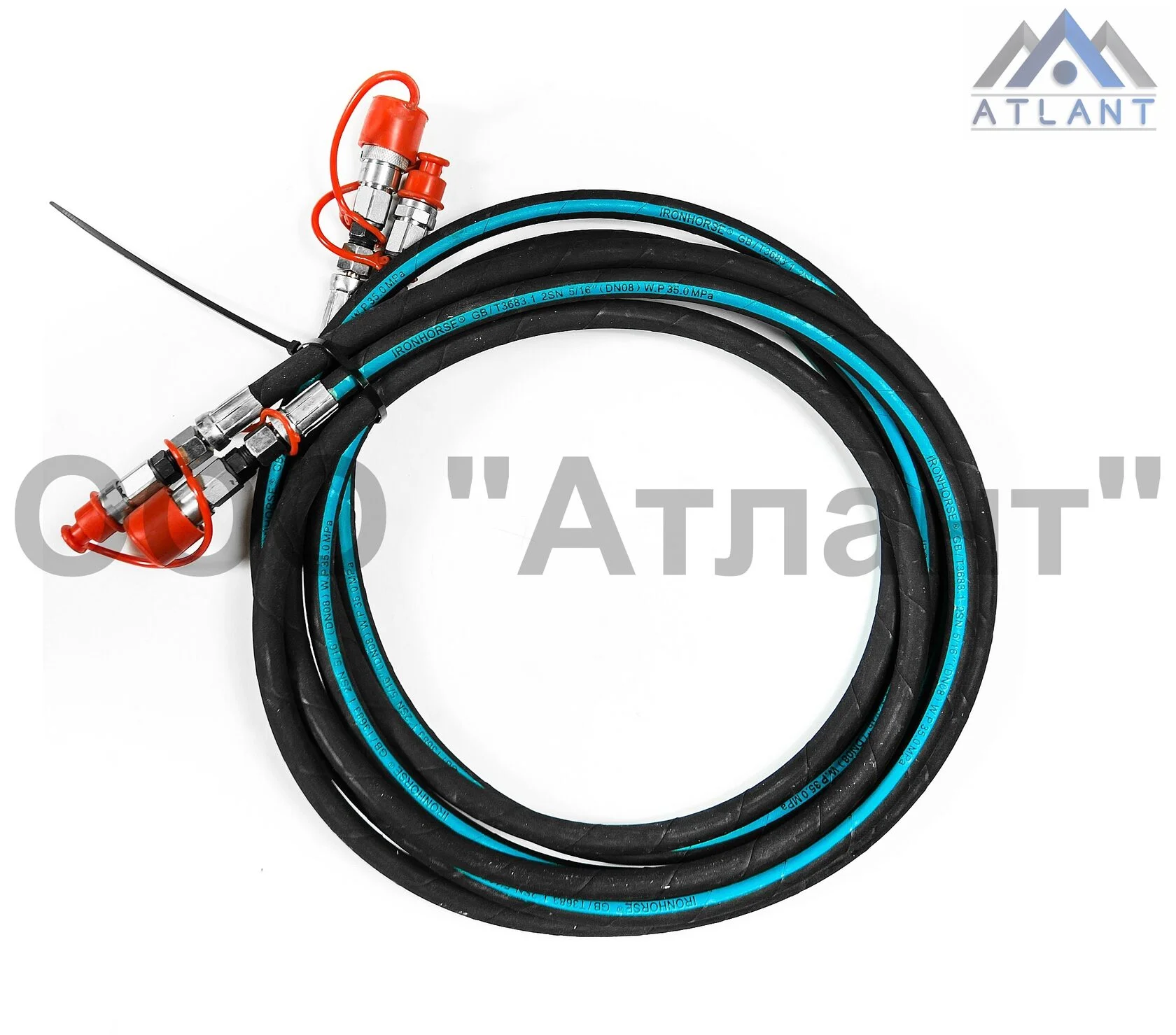

Гидравлические шланги с БРС 2 шт.
07
Съёмные вкладыши и полукольца Ø 160, 180, 200, 225, 250, 280, 315, 355, 400 и 450 мм. По 8 полуколец каждого размера.
08
Комплект крепёжных болтов Для установки вкладышей · 1 комплект
09
Набор инструментов В футляре · 1 комплект
10
Двухсторонние запасные ножи 2 шт.
11
Комплект сальников гидравлической системы 1 комплект
12
Дополнительная термопара 1 шт.
Ø
Центратор рассчитан на трубы диаметром до 500 мм

Ø500 мм — максимальный диаметр центратoра. Сменные вкладыши в перечисленной комплектации предусмотрены для диаметров от Ø160 до Ø450 мм.

ГАРАНТИЙНАЯ ПОДДЕРЖКА

3 года гарантии и ремонтной поддержки

1 год полной гарантии на оборудование и дополнительные 2 года ремонтной поддержки на условиях производителя. Подробности определяются гарантийными документами и договором поставки.

3 ГОДА
ATLANT A500

Нужна стоимость оборудования?

Запросите коммерческое предложение и уточните условия поставки для вашей задачи.

Запросить стоимость ↗
ПОКУПКА НАПРЯМУЮ У ПРОИЗВОДИТЕЛЯ

Выгодные условия
сотрудничества с ATLANT

Поставляем сварочное оборудование собственного производства, обеспечиваем сервисную поддержку и помогаем снизить затраты на оснащение вашего предприятия.

01

Собственное производство

Стыковые сварочные аппараты ATLANT производятся нашей компанией. Работаем напрямую, без лишних посредников.

02

Бесплатная доставка

Доставка оборудования по России за счёт компании. Для Дальневосточного федерального округа условия согласовываются отдельно.

03

Гарантия 3 года

1 год полная гарантия на запчасти
+2 года на ремонт оборудования

Гарантийные обязательства действуют на условиях производителя.

04

Сервисное обслуживание

Сервисная поддержка стыковых и электромуфтовых сварочных аппаратов. Помогаем поддерживать оборудование в рабочем состоянии.

05

Сертифицированное оборудование

Оборудование ATLANT имеет документы о соответствии и сертификации. Документы можно запросить у менеджера.

Сертификаты компании ↗
06

Обратный выкуп и помощь с продажей

Рассмотрим возможность обратного выкупа вашего оборудования или поможем с его дальнейшей продажей.

Условия обсуждаются индивидуально
ATLANT ПРОИЗВОДИТЕЛЬ СВАРОЧНОГО ОБОРУДОВАНИЯ

Подберём условия поставки для вашего проекта

Уточните стоимость оборудования, сроки поставки, комплектацию и условия обслуживания у нашего специалиста.

Запросить условия ↗
КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ

Технические преимущества ATLANT A500

Каждый узел аппарата разработан с учётом задач стыковой сварки полиэтиленовых труб: от фиксации трубы и подготовки торцов до контроля давления и температуры.

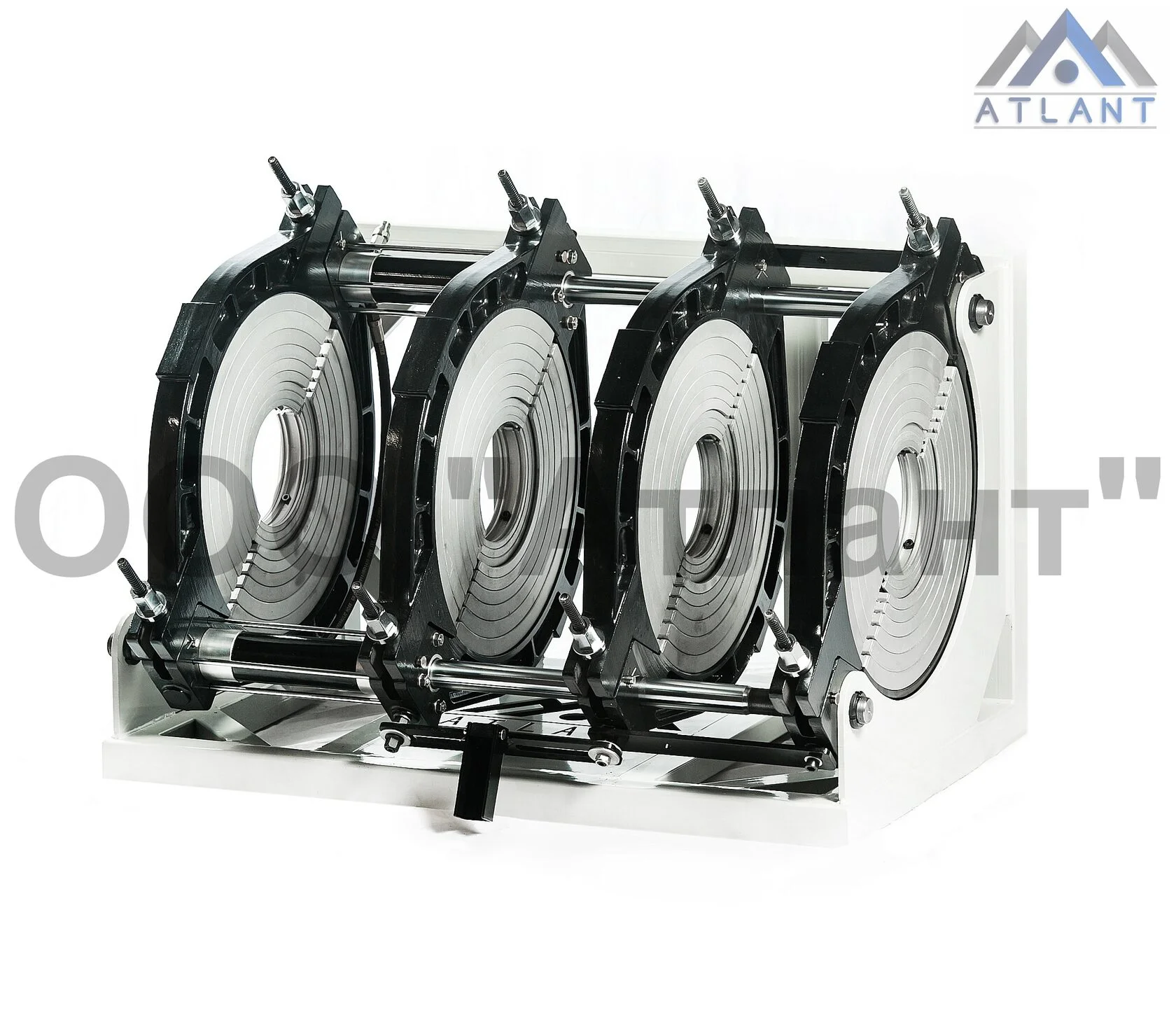

01 СТАНИНА И ЦЕНТРАТОР

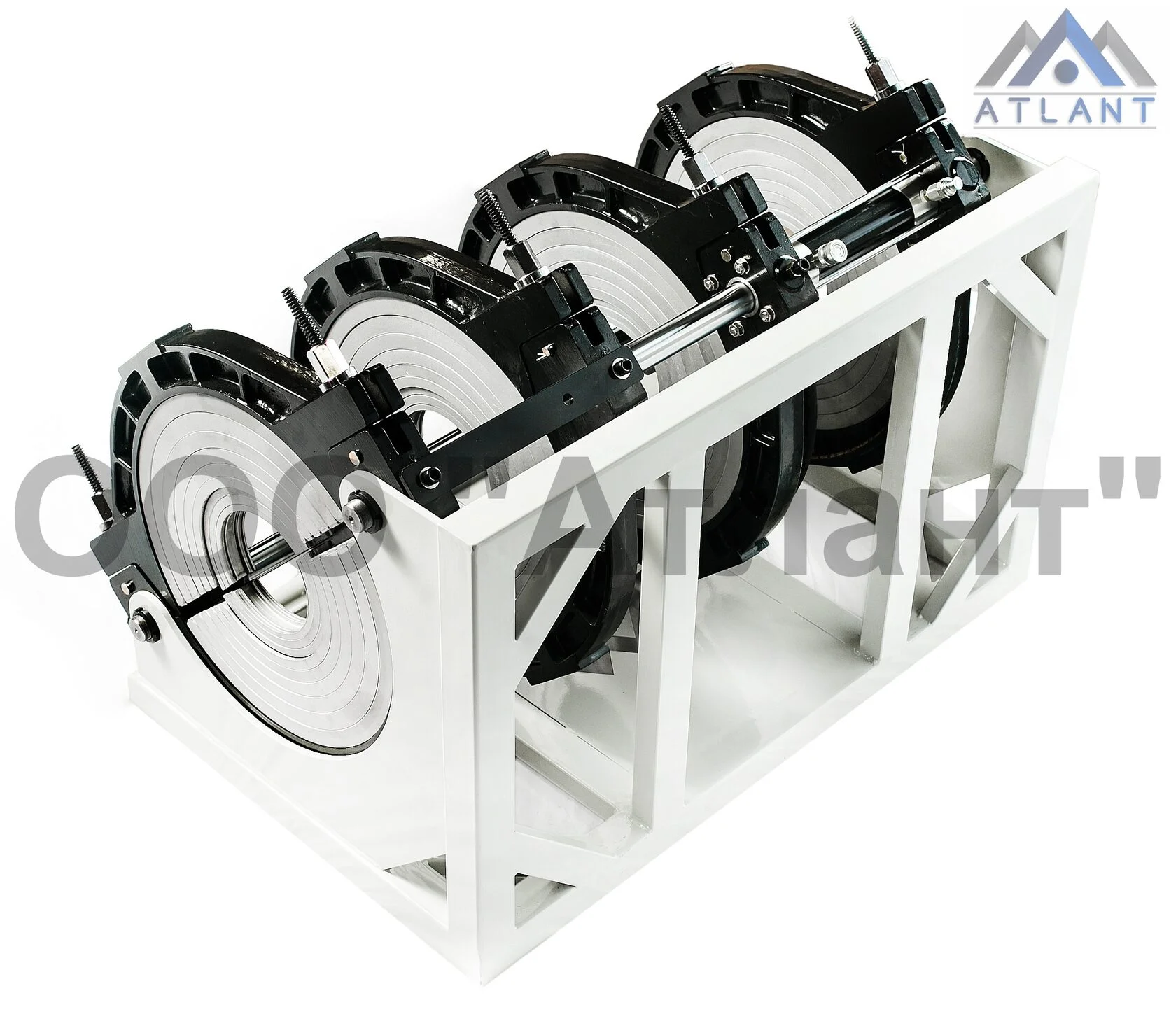

Станина центратор сварочного аппарата ATLANT A500
Усиленная конструкция Рабочий диапазон аппарата: Ø160–500 мм
ЭЛЕМЕНТ 01 / ЦЕНТРАТОР

Станина ATLANT A500

Станина предназначена для фиксации и центрирования труб при выполнении сварочных операций. В конструкции предусмотрены усиленные элементы рамы, гидроцилиндры и литые хомуты.

01

Качественный металлический профиль

В конструкции используется качественное металлическое сырьё. Профиль станины и его сечение являются особенностями конструкции аппарата.

02

Дополнительные рёбра жёсткости

Усиление конструкции станины предусмотрено для работы с нагрузками, возникающими при фиксации и сварке труб.

03

Рабочий объём гидроцилиндров

Рабочий объём гидроцилиндров и площадь поперечного сечения штоков увеличены относительно значений, указанных производителем в исходном описании преимуществ. Это позволяет снизить нагрузку на гидросистему при сварке с максимальным давлением и увеличить запас прочности.

04

Фторопластовые кольца

Предусмотрены для защиты уплотнений от повреждения при нагрузке на станину и снижения риска утечки масла.

05

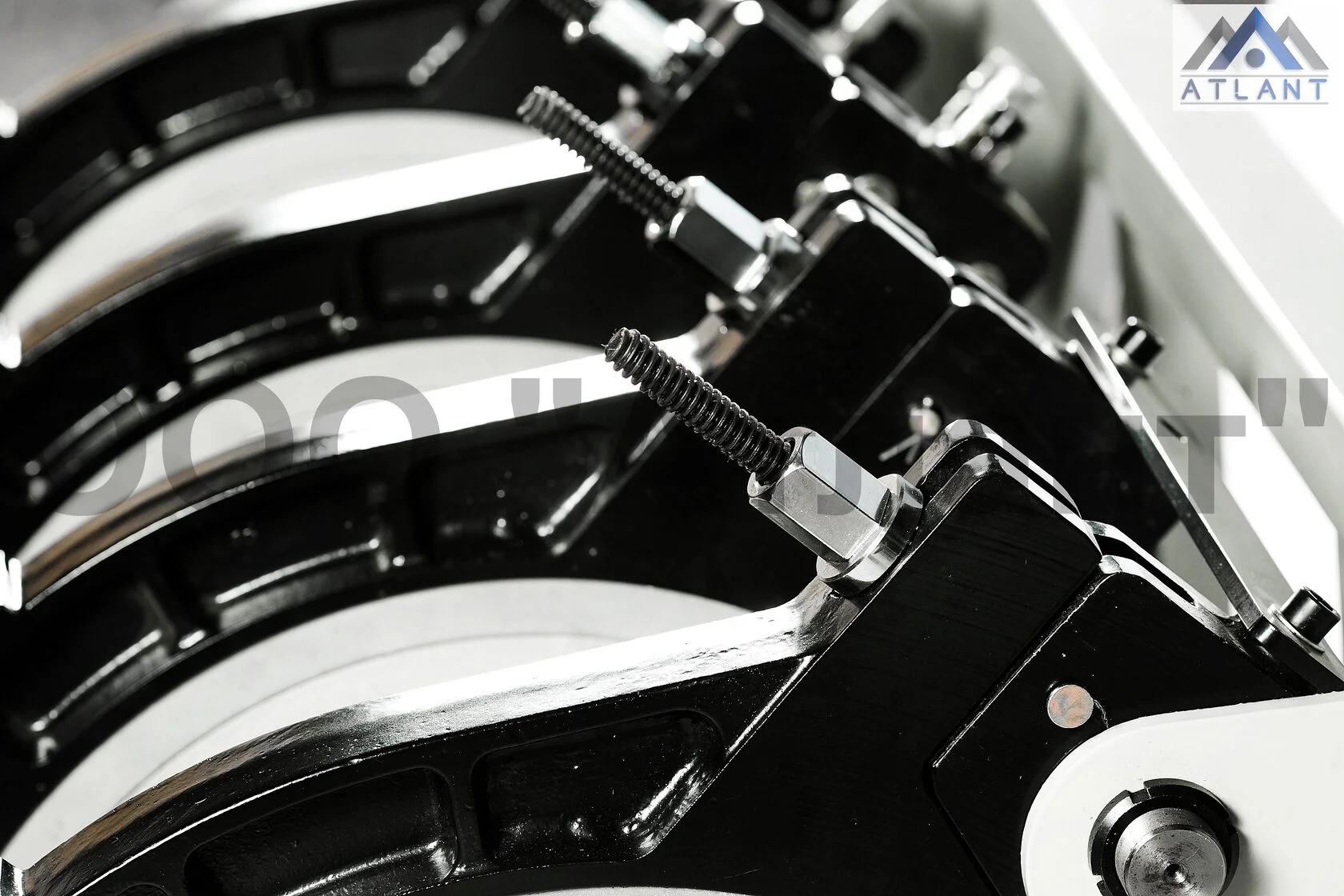

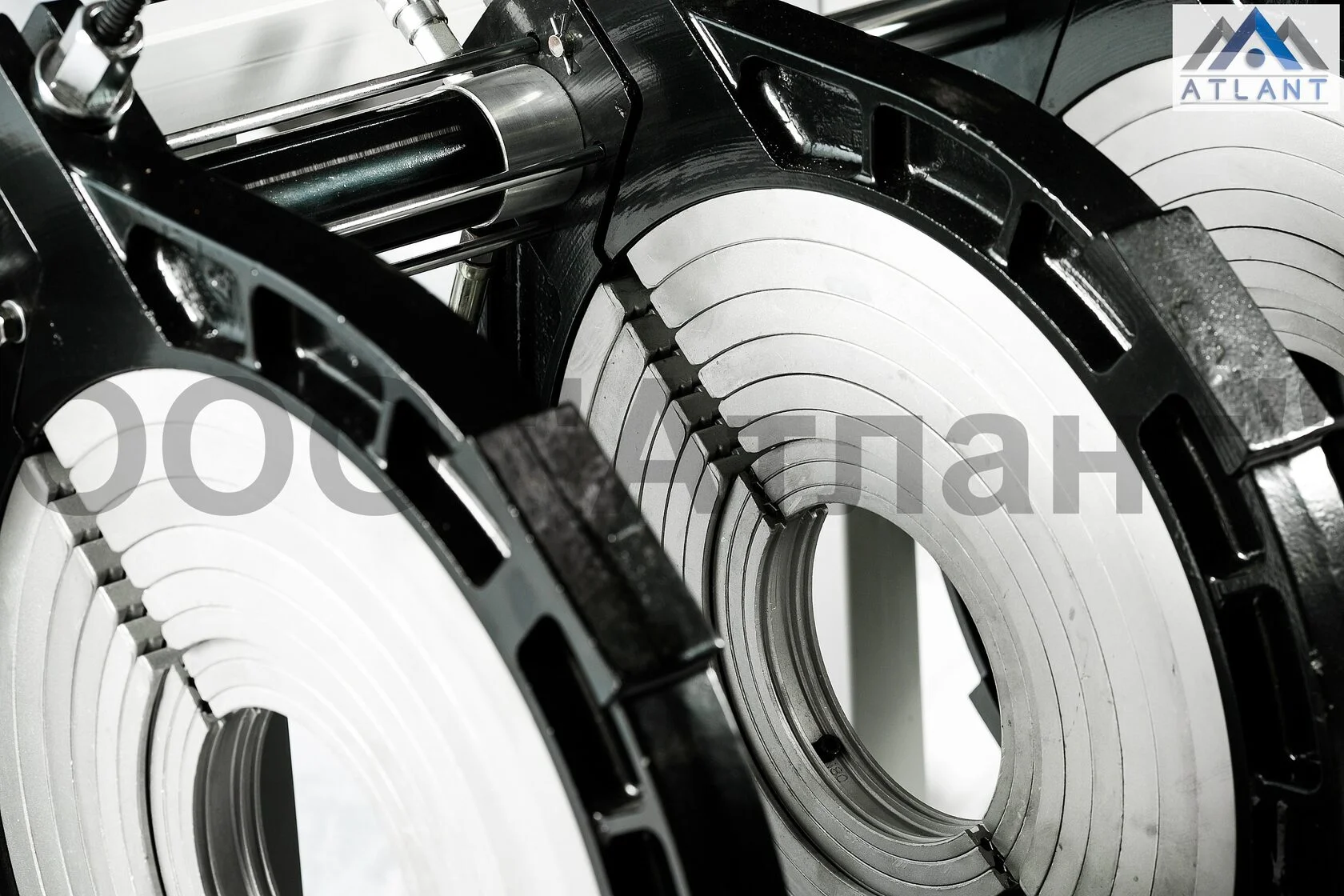

Широкие литые хомуты

Обеспечивают надёжный захват трубы при её фиксации в центраторе.

06

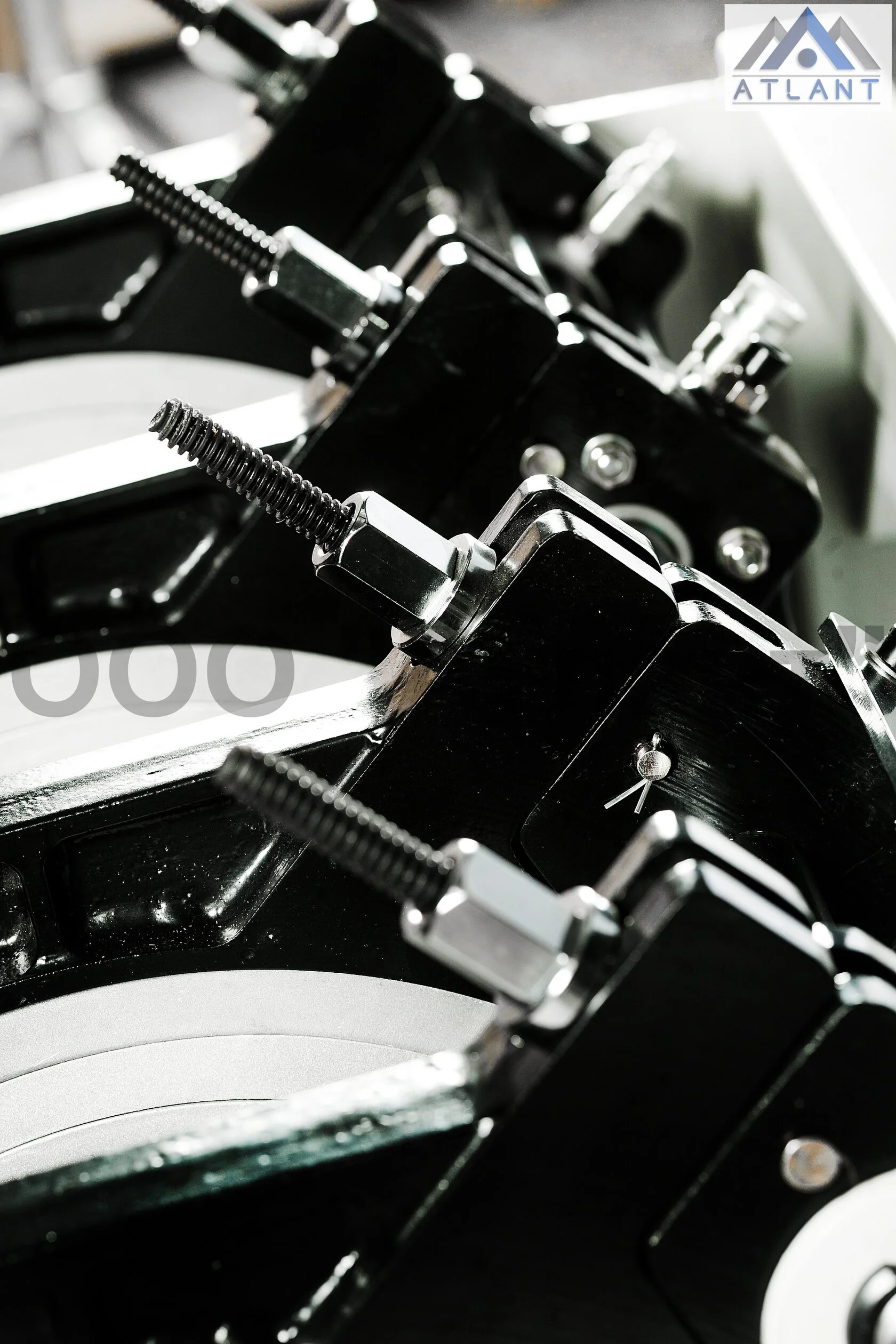

Болты крепления хомутов

Используются болты с широким шагом и высоким гребнем, предусмотренные конструкцией крепления хомутов.

07

Закрытые быстроразъёмные соединения — БРС

Конструкция соединений помогает препятствовать попаданию грязи и пыли внутрь гидросистемы.

✓

Результат: конструктивное усиление станины, надёжная фиксация трубы и предусмотренная защита элементов гидросистемы.

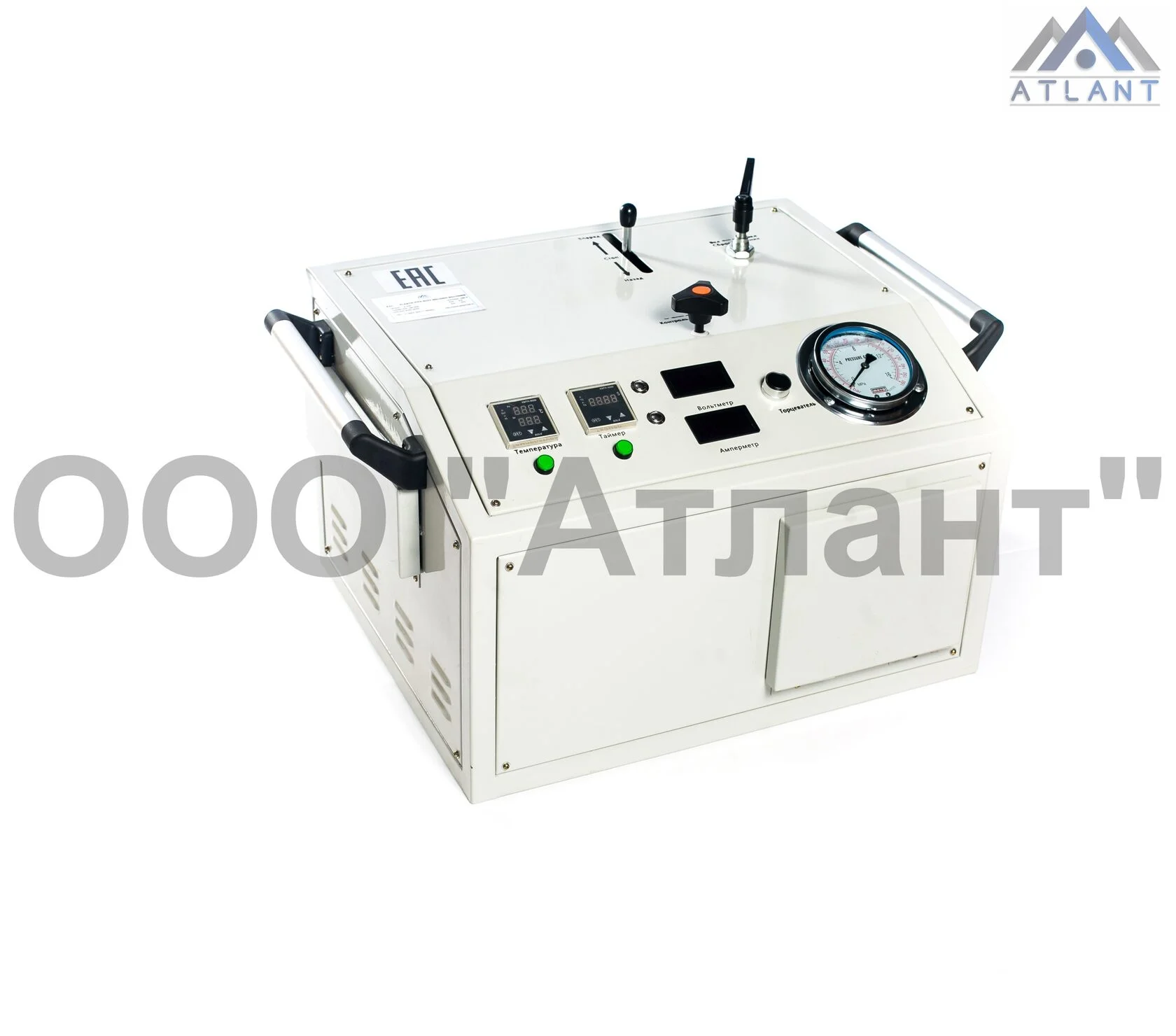

02 ГИДРАВЛИЧЕСКАЯ СИСТЕМА

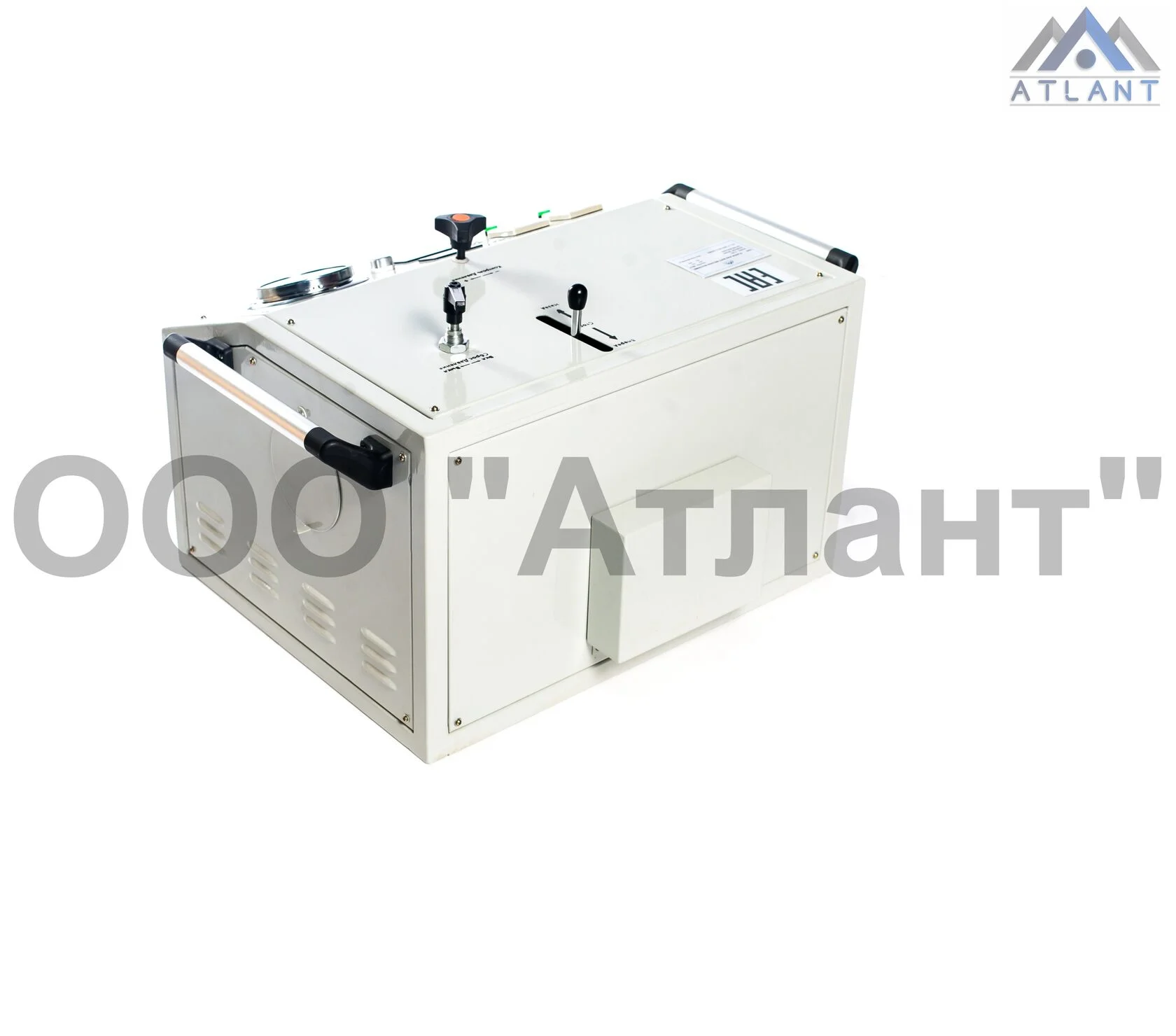

Гидравлический блок ATLANT A500
Гидроблок закрытого типа Класс защиты IP54
ЭЛЕМЕНТ 02 / ГИДРАВЛИКА

Гидроблок

Гидроблок объединяет органы управления сварочным процессом и обеспечивает работу гидравлической системы аппарата. Основные настройки и управление узлами доступны с одного места.

01

Закрытый корпус с защитой IP54

Закрытая конструкция обеспечивает заявленный класс защиты IP54. Корпус защищает узлы гидроблока от пыли и брызг воды в условиях эксплуатации на строительной площадке.

02

Гидроаккумулятор для поддержания давления

Гидроаккумулятор помогает поддерживать стабильное давление при сварке. При отключении электропитания он предназначен для предотвращения падения давления в гидросистеме и нарушения процесса сварки.

03

Глицериновый манометр

Позволяет визуально контролировать давление в гидросистеме. Для определения давления не требуется электронный дисплей.

04

Защитные крышки соединений

Кабели, шланги и разъёмы, подверженные физическому воздействию, закрываются крышками для защиты при работе на объекте.

05

Влагозащищённые быстроподключаемые разъёмы

Для торцевателя и нагревательного элемента предусмотрены разъёмы, обеспечивающие быстрое подключение узлов.

06

Управление кареткой станины

На гидроблоке расположен орган управления перемещением каретки станины.

07

Байпас фиксации давления

Предусмотрен отдельный орган управления фиксацией давления в соответствии с конструкцией гидроблока.

08

Байпас регулировки давления

Предусмотрен отдельный орган регулировки давления гидравлической системы.

09

Терморегулятор

Регулирование температуры нагревательного элемента выполняется с гидроблока.

10

Включение и выключение торцевателя

Управление торцевателем вынесено на гидроблок, поэтому оператору не требуется искать отдельный выключатель на удалённом узле.

11

Таймер с сигнальной лампой

Предусмотрен таймер с сигнальной лампой для контроля соответствующих операций сварочного процесса.

12

Вольтметр

На гидроблоке установлен вольтметр для контроля напряжения электропитания.

13

Подключаемый блок протоколирования ATLANT

Дополнительно подключается блок протоколирования собственного производства ATLANT. Согласно материалам производителя, он предназначен для всей линейки аппаратов.

✓

Результат: основные органы управления собраны на гидроблоке, а давление и настройки сварочного процесса доступны оператору в одном месте.

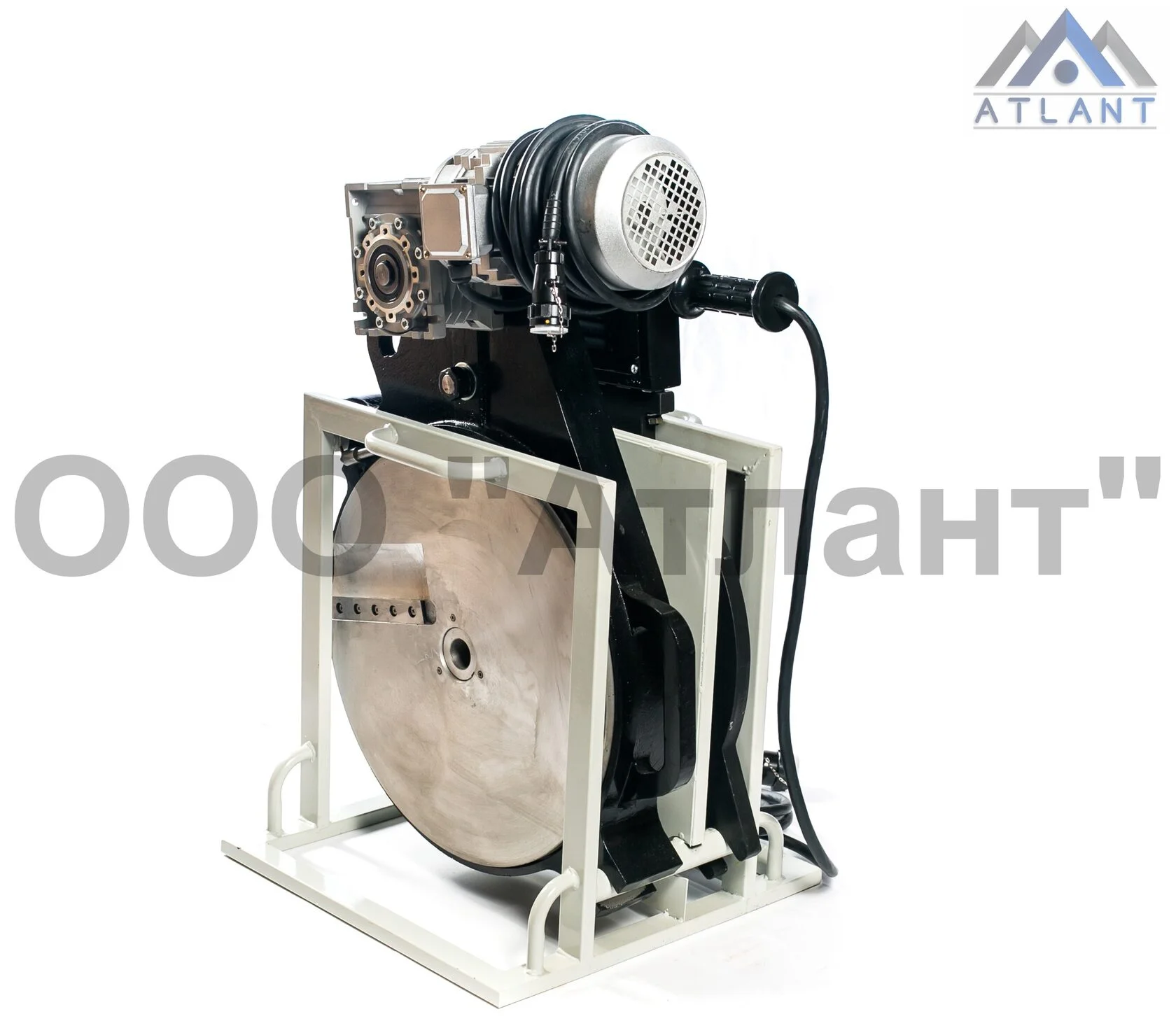

03 ПОДГОТОВКА ТОРЦОВ
Торцеватель и нагревательный элемент ATLANT A500
Торцеватель с двусторонними ножами Редукторная система и управление с гидроблока
ЭЛЕМЕНТ 03 / МЕХАНИЧЕСКАЯ ОБРАБОТКА

Торцеватель

Торцеватель используется для подготовки торцов полиэтиленовых труб перед сваркой. Конструкция предусматривает редукторную систему и двусторонние режущие ножи.

01

Двусторонние ножи

Торцеватель оснащён двусторонними ножами. Дополнительные ножи предусмотрены в ремонтном комплекте.

02

Редукторная система

В конструкции торцевателя используется редукторная система.

03

Управление с гидроблока

Кнопка включения торцевателя вынесена на гидроблок, что упрощает управление узлом во время работы.

✓

Результат: оператор получает отдельный узел для подготовки торцов с двусторонними ножами и централизованным управлением.

04 НАГРЕВ
Нагревательный элемент сварочного аппарата ATLANT A500
Двухконтурный нагреватель Тефлоновое покрытие и регулировка температуры
ЭЛЕМЕНТ 04 / ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ

Нагревательный элемент

Нагревательный элемент предназначен для нагрева торцов труб перед соединением. В конструкции предусмотрены двухконтурная схема, тефлоновое покрытие и регулировка температуры с гидроблока.

01

Двухконтурный нагреватель

Утюг выполнен по двухконтурной схеме.

02

Тефлоновое покрытие

Рабочая поверхность нагревателя имеет тефлоновое покрытие.

03

Равномерное распределение тепла

Конструкция нагревателя рассчитана на равномерное распределение тепла по всей поверхности утюга.

04

Терморегулятор вынесен на гидроблок

Оператор регулирует температуру с гидроблока. Такое расположение упрощает управление и позволяет вынести регулятор из зоны воздействия температуры самого нагревателя.

05

Запасная термопара

Термопара — датчик температуры — включена в состав ремонтного комплекта.

✓

Результат: контроль температуры выполняется с гидроблока, а запасной датчик предусмотрен в комплекте.

ЭЛЕМЕНТ 05 / КОМПЛЕКТАЦИЯ

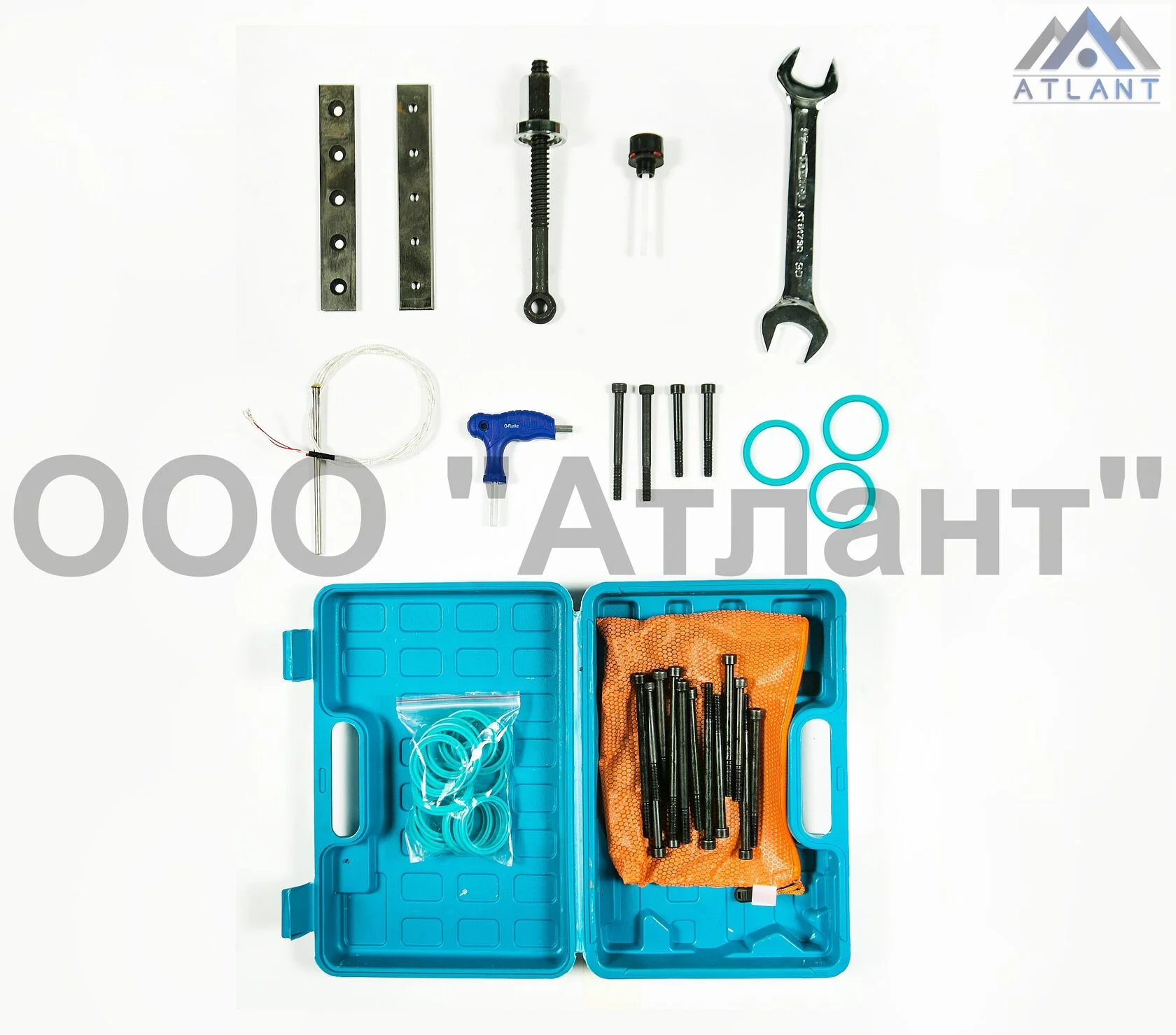

Ремонтный комплект входит в стоимость оборудования

Вместе с аппаратом ATLANT A500 поставляется набор запасных деталей и инструментов, предусмотренный документацией производителя.

✓ Входит в стоимость
Ремонтный комплект для аппарата ATLANT
Запасные детали и инструменты
01

Дополнительные двусторонние ножи

Запасные ножи для торцевателя.

02

Комплект прокладок

Прокладки для гидроблока и гидроцилиндров.

03

Термопара

Запасной датчик температуры.

04

Болт крепления хомутов

Запасной крепёжный элемент.

05

Инструменты

Инструменты, предусмотренные комплектом поставки.

06

Щуп

Измерительный инструмент из состава комплекта.

A
ATLANT A500 СТЫКОВОЙ СВАРОЧНЫЙ АППАРАТ

Нужна консультация по конструкции аппарата?

Уточните характеристики, состав поставки и доступные дополнительные опции у специалиста ATLANT.

Запросить консультацию ↗
Информация приведена по материалам производителя. Фактические характеристики и комплектация определяются паспортом поставляемого аппарата. Дополнительные опции уточняются при заказе.
Комплектующие и оснащение

Дополнительное оборудование ATLANT для сварки

Решения для регистрации параметров сварки, перемещения оборудования, поддержки труб и выполнения специальных соединений.

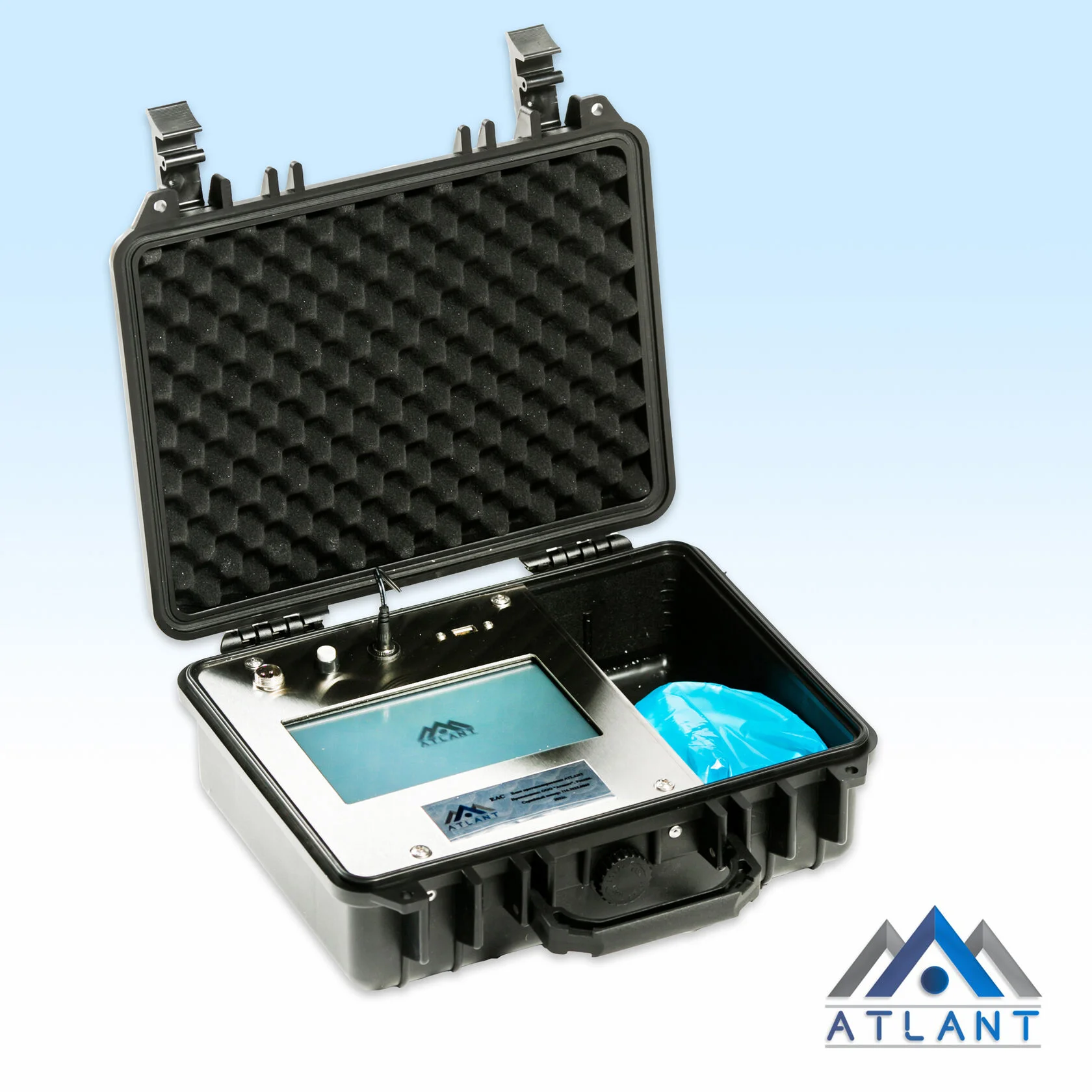

Блок протоколирования ATLANT
Блок протоколирования ATLANT Фотография временно недоступна. Проверьте адрес изображения.
01 / РЕГИСТРАЦИЯ ДАННЫХ

Блок протоколирования ATLANT

Предназначен для записи параметров сварки полиэтиленовой трубы с регистрацией следующих данных:

  • Наименование оборудования, на котором будет проходить сварка.
  • Диаметр и толщина стенки свариваемой трубы.
  • Материал трубы: ПЭ80 или ПЭ100.
  • ФИО оператора.
  • Погодные условия.
  • Время сварки.
  • Температура нагревательного элемента в момент сварки.
  • Давление в момент остывания.
Кран-балка ATLANT для стыковых сварочных аппаратов
Кран-балка ATLANT Фотография временно недоступна. Проверьте адрес изображения.
02 / ПОДЪЁМ И ПЕРЕМЕЩЕНИЕ

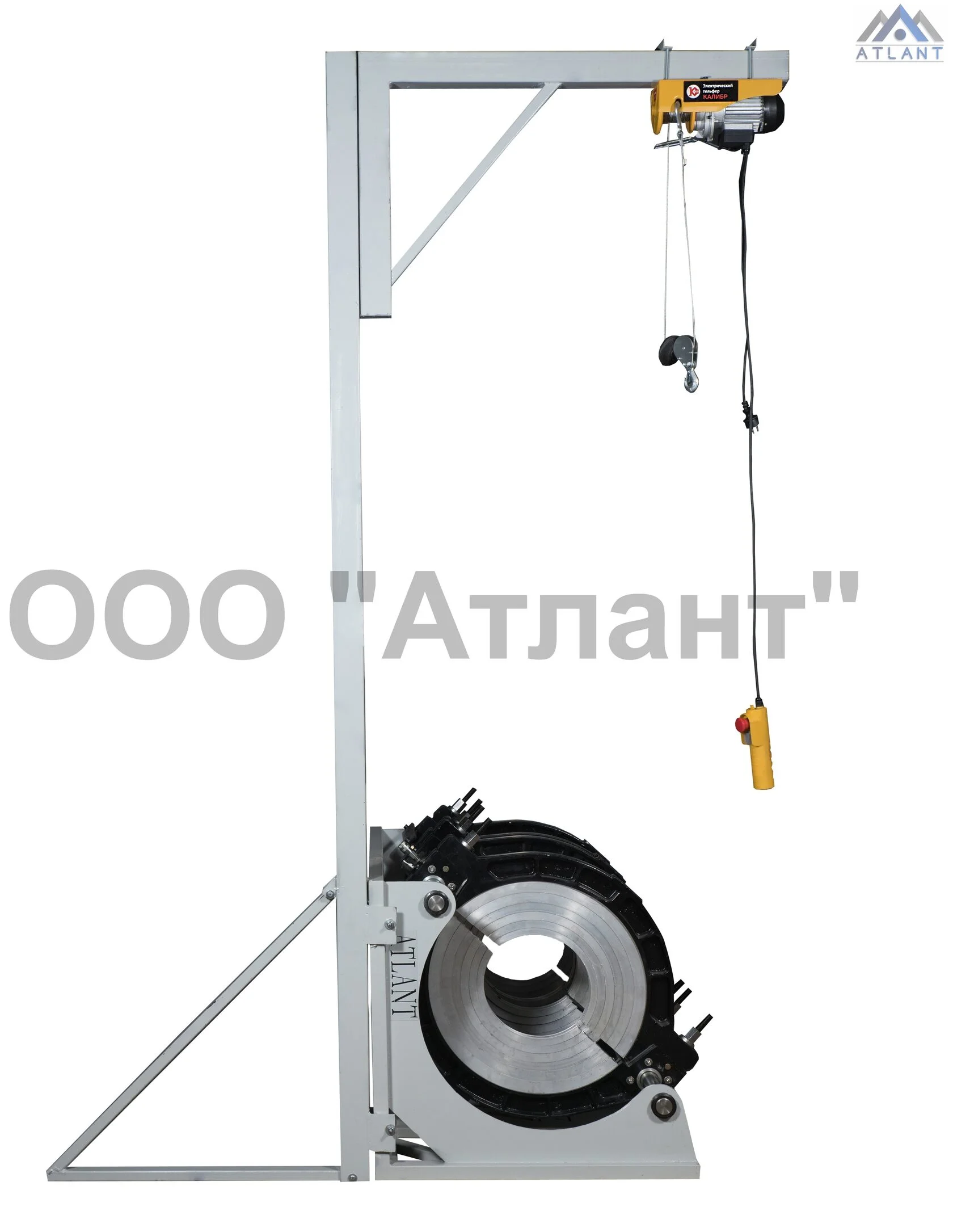

Кран-балка ATLANT

Кран-балки для стыковых сварочных аппаратов — надёжные подъёмные устройства для удобной и безопасной работы с тяжёлым сварочным оборудованием.

Они упрощают установку и снятие аппаратов, особенно при сварке труб большого диаметра.

  • Конструкция рассчитана на высокие нагрузки и устойчива к износу.
  • Подходит для эксплуатации в цехах, мастерских и на строительных площадках.
  • Возможен подбор под различные типы стыковых сварочных аппаратов — от компактных до промышленных.

Качество, прочность и оптимальные цены от производителя.

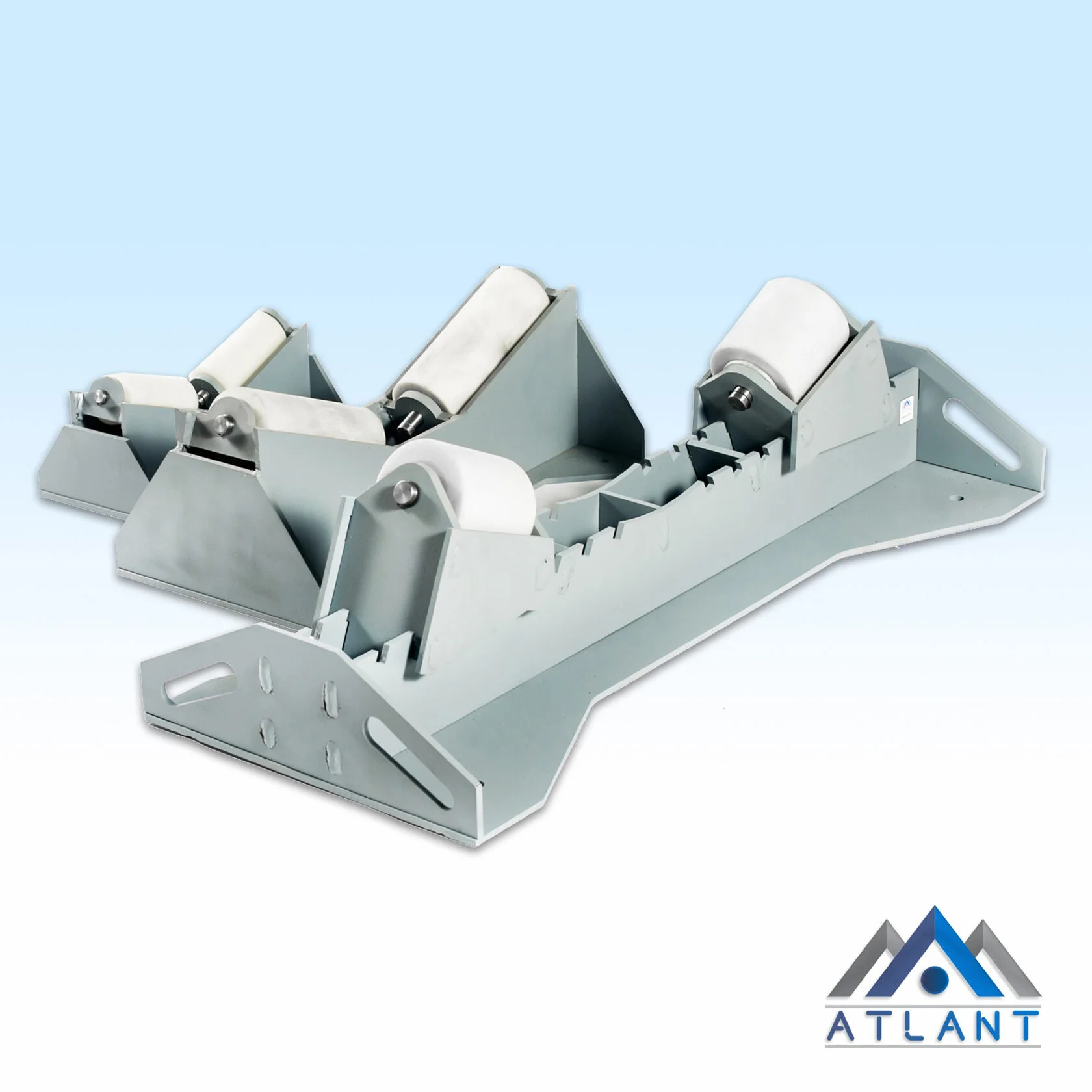

Опорные ролики ATLANT для ПНД труб
Опорные ролики ATLANT Фотография временно недоступна. Проверьте адрес изображения.
03 / ПОДДЕРЖКА ТРУБЫ

Опорные ролики ATLANT

Предназначены для выравнивания горизонта уложенной трубы и более точного соединения ПНД труб во время стыковой сварки.

  • Помогают выравнивать положение трубы.
  • Снижают нагрузку на сварочный аппарат, в частности на гидроцилиндры со штоками.
  • Защищают трубы от механических повреждений.
Фланцевый адаптер ATLANT для коротких втулок
Фланцевый адаптер ATLANT Фотография временно недоступна. Проверьте адрес изображения.
04 / СПЕЦИАЛЬНЫЕ СОЕДИНЕНИЯ

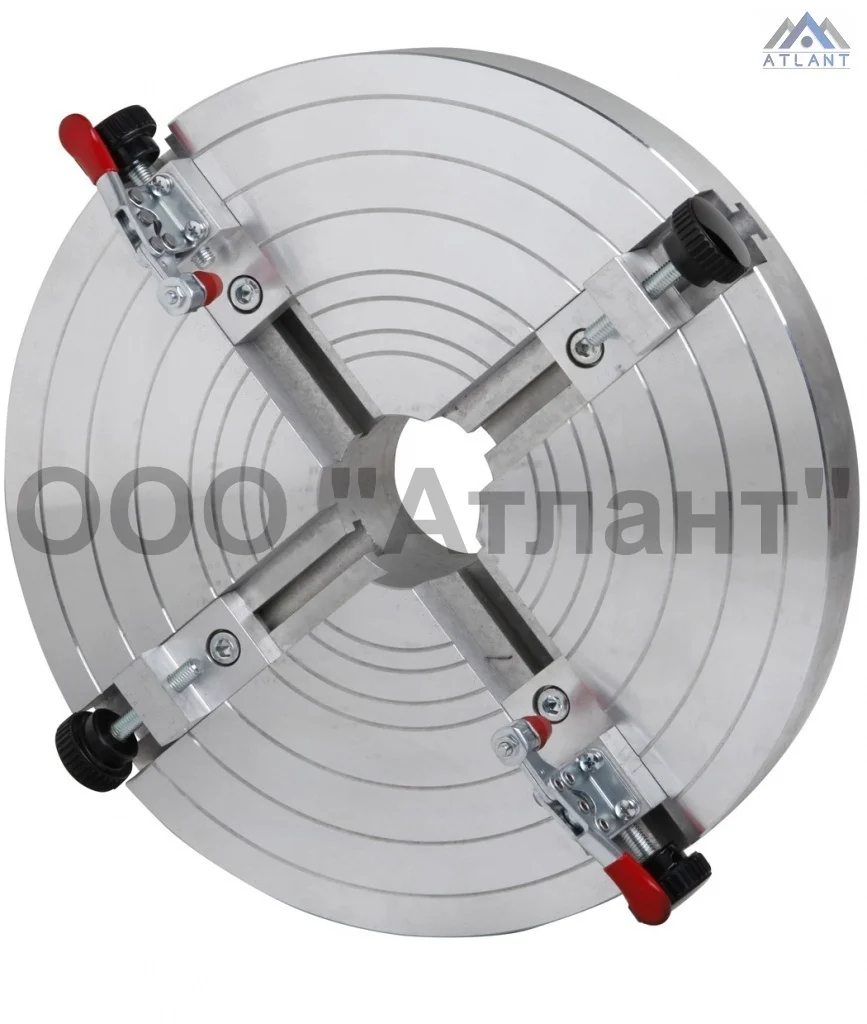

Фланцевый адаптер ATLANT

Адаптер фланцевого соединения — зажим для коротких втулок, предназначенный для их удлинения.

Используется как переходник для фиксации коротких втулок, которые не помещаются в штатный центратор стыковой сварочной машины.

  • Предназначен для работы с короткими втулками.
  • Помогает зафиксировать втулку, не помещающуюся в штатный центратор.
  • Применяется при стыковой сварке ПНД труб.

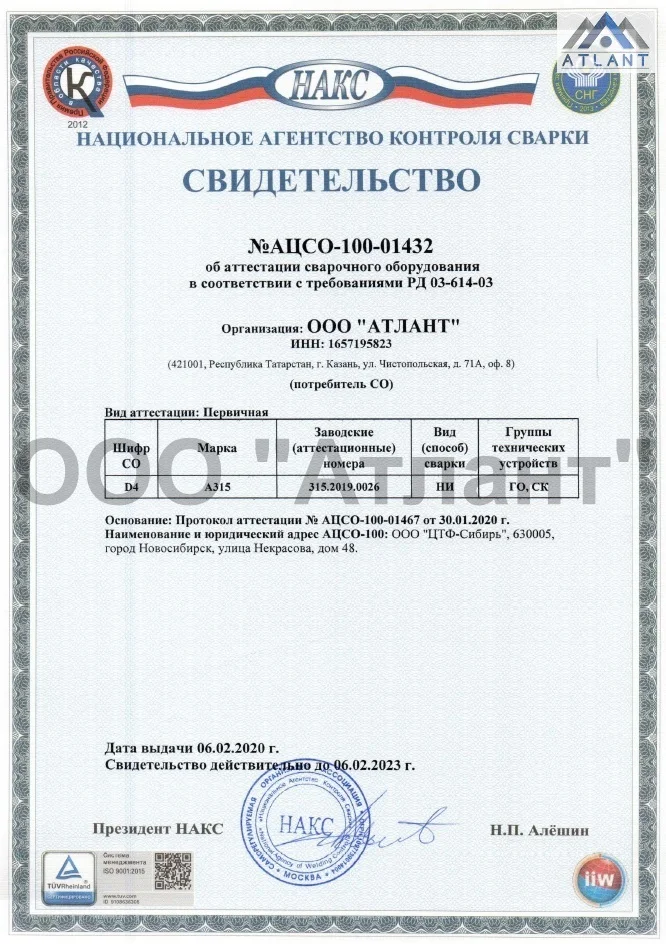

Аттестация сварочного оборудования НАКС
Аттестация НАКС Фотография временно недоступна. Проверьте адрес изображения.
05 / АТТЕСТАЦИЯ ОБОРУДОВАНИЯ

Аттестация НАКС

Аттестация сварочного оборудования НАКС проводится в соответствии с требованиями РД-03-614-03 «Порядок применения сварочного оборудования при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов».

Аттестацию проводят для проверки возможности оборудования обеспечивать заданные характеристики для различных способов сварки, определяющие требуемое качество сварных соединений, применяемых на опасных производственных объектах.

Подбор дополнительного оборудования. Совместимость и комплектацию следует уточнять с учётом модели сварочного аппарата и поставленной задачи.

Нужно дополнительное оснащение для ATLANT?

Уточните совместимость с вашей моделью сварочного аппарата и комплектацию.

Запросить комплектацию  ↗
Техническая памятка ATLANT

Конструктивные особенности стыкового сварочного аппарата ATLANT A500

Последовательное описание технических характеристик, конструктивных решений и элементов оборудования согласно памятке по аппарату ATLANT A500.

9,6 кВтОбщая мощность оборудования
400 кгВес аппарата
60 ммШирина профиля станины
IP54Степень защиты гидроблока
Стыковой сварочный аппарат ATLANT A500
Структура материала: пункты расположены по порядку исходной памятки. Раскрывайте каждый раздел, чтобы ознакомиться с описанием соответствующего узла и его особенностями.

Технические характеристики и конструкция

Пункты 1–8 исходной памятки.

01Мощность оборудования и отдельных элементовОбщая мощность — 9,6 кВт
9,6Общая мощность, кВт
1,6Мощность гидроблока, кВт
1,5Мощность торцевателя, кВт
Общая мощность — 9,6 кВтОбеспечивает производительность и эффективность работы, позволяет выполнять задачи, требующие значительных энергозатрат.
Гидроблок — 1,6 кВтГарантирует стабильную работу гидравлической системы и способствует равномерному распределению нагрузки.
Торцеватель — 1,5 кВтОбеспечивает точность обработки торцов и ускоряет подготовку материалов к сварке.
Нагревательный элемент — 6,5 кВтОбеспечивает быстрый и равномерный нагрев материала до необходимой температуры.
02Вес аппаратаМасса оборудования — 400 кг

Вес аппарата — 400 кг.

  • Надёжность конструкции. Масса оборудования способствует устойчивости и жёсткости станины при работе с тяжёлыми трубами большого диаметра — до 500 мм.
  • Прочность. Конструкция рассчитана на восприятие значительных нагрузок без деформаций.
  • Долговечность. Утяжелённая конструкция снижает риск прогиба и износа элементов.
03Профиль станиныШирина профиля — 60 мм
Станина центратор ATLANT A500

Преимущества ширины профиля станины 60 мм:

  • Увеличенная жёсткость конструкции. Поддерживает устойчивость и точное позиционирование при работе с крупногабаритными и тяжёлыми трубами.
  • Равномерное распределение нагрузки. Широкая станина снижает риск деформации и прогиба.
  • Повышенная устойчивость. Способствует стабильности оборудования при перемещении и фиксации труб, в том числе в полевых условиях.
  • Точность центровки. Помогает сохранять соосность свариваемых труб.
  • Долговечность и надёжность. Жёсткость конструкции способствует снижению износа.
  • Работа с различными диаметрами. Профиль обеспечивает необходимую жёсткость в предусмотренном диапазоне применения.
  • Безопасность. Устойчивая станина снижает риск аварийных ситуаций при выполнении сварочных работ.
04Размеры гидроблока720 × 550 × 450 мм
720Длина, мм
550Ширина, мм
450Высота, мм

Габариты гидроблока составляют 720 мм по длине, 550 мм по ширине и 450 мм по высоте. В исходной памятке указано, что такие размеры обеспечивают сочетание удобства эксплуатации и технического обслуживания для профессионального применения в сварочных процессах.

Гидроблок ATLANT A500
05Станина с дополнительными рёбрами жёсткости и увеличенным профилемЖёсткость, геометрия и точность позиционирования
Усиленная станина ATLANT A500

В памятке приведена ссылка на ГОСТ Р ИСО 12176-1—2011 — национальный стандарт Российской Федерации для оборудования сварки пластмассовых труб и фитингов нагретым инструментом встык.

Жёсткость и устойчивость станины влияют на качество сварного соединения. Основные требования, перечисленные в документе:

  • Устойчивость при максимальных нагрузках без деформации.
  • Сохранение точности позиционирования при работе с тяжёлыми плетями труб.
  • Исключение прогиба и искажения геометрии под нагрузкой.

Возможные последствия нарушения геометрии

  • Невозможность точного центрирования труб.
  • Нарушение соосности соединения.
  • Неравномерное распределение давления при сварке.
  • Образование некачественного сварного шва.

Задачи усиленной конструкции

  • Сохранение формы при максимальных нагрузках.
  • Минимальные отклонения при изгибе — в документе указано не более 0,2 мм на всей длине перемещения.
  • Стабильность геометрических параметров при температурных воздействиях.
  • Возможность работы в полевых условиях без потери характеристик.

Контроль качества, указанный в памятке

  • Проверка несоосности зажатых труб — не более 0,5 мм.
  • Испытания на изгиб с определением допустимых отклонений.
  • Проверка восстановления формы после снятия нагрузки.
  • Контроль жёсткости направляющих элементов.

В качестве элементов усиления документ указывает высокопрочный металл, дополнительные рёбра жёсткости и увеличенный профиль станины. Эти решения предназначены для повышения устойчивости, сопротивляемости деформации и запаса прочности.

06Увеличенное сечение гидроцилиндровПередача усилия и работа гидравлической системы

Согласно памятке, увеличенные гидроцилиндры обеспечивают более эффективную работу системы за счёт следующих факторов:

  • Снижение нагрузки на гидравлическую систему благодаря распределению давления.
  • Улучшение хода трубы за счёт увеличенной площади поршня.
  • Повышение надёжности механизма при высоких нагрузках.

Технические аспекты модернизации

  • Диаметр поршня и штока для оптимальной передачи усилия.
  • Рабочее давление системы и его соответствие новым параметрам.
  • Ход штока и его соответствие технологическим требованиям.
  • Соотношение диаметров для обеспечения необходимого усилия.

Влияние на эксплуатацию

  • Снижение износа уплотнительных элементов.
  • Уменьшение пиковых нагрузок при движении.
  • Повышение плавности хода механизма.
  • Увеличение ресурса работы системы.
07Гидроблок закрытого типа, степень защиты IP54Защита рабочих механизмов
Гидроблок ATLANT A500, вид сзади

Закрытый тип гидроблока ATLANT предусматривает защиту механизма за счёт закрытия узлов специальными крышками.

Основные преимущества, перечисленные в документе

  • Защита от загрязнений: исключение попадания пыли и предотвращение попадания грязи, сохранение чистоты рабочих механизмов.
  • Механическая безопасность: защита от ударов и повреждений, увеличение срока службы компонентов.
  • Стабильность работы: поддержание рабочих параметров, минимизация риска поломок и долговечность оборудования.
08Гидроблок с гидроаккумуляторомПоддержание давления в гидросистеме

Гидроаккумулятор описан в памятке как компонент гидроблока, предназначенный для стабилизации давления в системе при выполнении сварочных работ.

Основные функции

  • Поддержание постоянного давления в гидросистеме.
  • Компенсация перепадов давления при работе.
  • Обеспечение непрерывности процесса сварки.
  • Сохранение давления при кратковременных отключениях питания.

Принцип работы

Механизм основан на накоплении и отдаче энергии рабочей жидкости. В документе отмечены стабилизация давления, снижение нагрузки на насосное оборудование, плавность движения механизмов и поддержание заданных параметров сварки.

Значение для процесса сварки

  • Стабильность процесса благодаря постоянному давлению.
  • Равномерное давление при сварке.
  • Стабильность процесса оплавления.
  • Содействие получению качественного соединения и соблюдению технологических параметров.

Электрические соединения и управление

Пункты 9–18 исходной памятки.

09Разъём для подключения и считывания температуры блока протоколированияФиксация параметров сварочного процесса

В памятке указаны преимущества протоколирования:

  • Объективная фиксация процесса сварки.
  • Возможность последующего анализа качества соединений.
  • Документирование выполненных работ.
  • Контроль соблюдения технологии.
  • Упрощение проверки качества.

Случаи применения, указанные в документе

  • Работа на объектах повышенной опасности.
  • Монтаж газопроводов.
  • Строительство магистральных трубопроводов.
  • Требование заказчика к документированию.
  • Процедура сертификации работ.
10Быстроподключаемые влагозащитные авиационные разъёмыПодключение нагревательного элемента и торцевателя

В документе авиационные разъёмы описаны как специализированные соединительные элементы для надёжного электрического соединения при воздействии вибрации, перепадов температур, давления и агрессивных сред.

Характеристики, приведённые в исходнике

  • Степень защиты: IP55 и выше.
  • Температурный диапазон: от −40 до +85 °C.
  • Работоспособность при влажности до 98%.
  • Устойчивость к ударам и вибрации.
  • Материалы: цинковый сплав, медь, никелирование.

Преимущества

  • Надёжность соединения в сложных условиях.
  • Защита от внешних воздействий.
  • Долговечность конструкции.
  • Удобство монтажа и универсальность применения.
11Терморегулятор вынесен на гидроблокЦентрализованное управление температурой
Гидроблок ATLANT A500

Терморегулятор контролирует температуру нагревательного элемента, поддерживает заданные параметры и обеспечивает стабильность процесса сварки.

Решение ATLANT, описанное в памятке

  • Терморегулятор вынесен с нагревательного элемента на гидроблок.
  • Управление параметрами централизовано на гидроблоке.
  • Предусмотрена возможность подключения блока протоколирования.

Преимущества расположения

  • Снижение воздействия влаги.
  • Защита от температурных перепадов.
  • Снижение риска механических повреждений.
  • Удобный доступ к настройкам и централизованное расположение управляющих элементов.
12Торцеватель с двумя ножами с каждой стороныОбработка торцов труб
Торцеватель с нагревательным элементом ATLANT A500

В исходной памятке перечислены следующие преимущества двух ножей с каждой стороны:

  • Повышенная точность обработки. Более точное и равномерное срезание торцов, получение ровных поверхностей.
  • Ускорение процесса. Сокращение времени подготовки труб к сварке.
  • Качество сварного шва. Равномерная обработка уменьшает вероятность дефектов, включая неровности и непровары.
  • Снижение износа ножей. Более равномерное распределение нагрузки.
  • Повышенная надёжность. Снижение риска повреждения торцевателя при работе с твёрдыми и толстыми материалами.
  • Стабильность. Более предсказуемое качество обработки торцов.
13Редукторный двигательКрутящий момент и стабильность вращения

Редукторный двигатель представляет собой сочетание электродвигателя, создающего вращение, и редуктора, изменяющего скорость и крутящий момент выходного вала.

Технические преимущества

  • Повышенный крутящий момент для работы при высоких нагрузках.
  • Оптимизированная скорость вращения при сохранении мощности двигателя.
  • Возможность настройки под разные диаметры труб.
  • Равномерное вращение без рывков.

Эксплуатационные преимущества

  • Рациональное потребление электроэнергии.
  • Увеличенный ресурс благодаря оптимизации нагрузок.
  • Надёжность в тяжёлых условиях.
  • Плавность хода и минимизация вибраций.
14Редукторная передачаПреобразование скорости и крутящего момента

Редукторная передача преобразует высокую скорость вращения двигателя в более низкую с увеличением крутящего момента.

Преимущества

  • Увеличение крутящего момента на выходе.
  • Точная регулировка скорости вращения.
  • Защита двигателя от перегрузок.
  • Длительный срок службы механизма.
  • Стабильная работа под нагрузкой.

Применение в торцевателе

  • Плавное движение режущих элементов.
  • Равномерное давление на материал.
  • Стабильная скорость торцевания.
  • Возможность работы с различными материалами.
  • Защита от перегрузок при заклинивании.

Сравнение с цепной передачей по исходной памятке

В документе отмечены преимущества редукторной передачи по мощности при компактных размерах, плавности хода, точности регулировки и надёжности конструкции. Цепная передача описана как более подверженная растяжению цепи, износу звеньев, шуму и снижению точности позиционирования.

15Кнопка включения/выключения торцевателя на гидроблокеУдобство управления рабочим узлом

Размещение кнопки управления торцевателем на гидроблоке, согласно памятке, обеспечивает:

  • Лёгкий доступ к управлению без лишних перемещений оператора.
  • Возможность быстро включать и выключать торцеватель.
  • Оптимизацию рабочего процесса.
  • Снижение риска ошибок при переключении.
  • Более комфортную работу и снижение физической нагрузки при длительном использовании.
16Алюминиевые вкладышиЛёгкость, коррозионная стойкость и установка
Литые хомуты с вкладышами ATLANT

В памятке перечислены следующие преимущества алюминиевых вкладышей:

  • Лёгкость и прочность. Малый вес при высокой прочности упрощает транспортировку и установку.
  • Устойчивость к коррозии. Снижает необходимость частой замены.
  • Теплопроводность. Способствует равномерному нагреву и охлаждению.
  • Износостойкость. Помогает продлить срок службы вкладышей.
  • Гигиеничность. В документе отмечена химическая нейтральность алюминия к материалам труб и другим элементам системы.
  • Простота установки. Облегчает монтаж, демонтаж и обслуживание.
  • Температурная стабильность. Сохранение свойств в широком диапазоне температур.
  • Экономическая эффективность. Долговечность и износостойкость могут снижать затраты на эксплуатацию.
17ВольтметрКонтроль напряжения в электрических цепях

Вольтметр предназначен для определения напряжения в электрических цепях и оперативного контроля параметров электросети.

Влияние отклонений напряжения

Низкое напряжение может приводить к снижению вращающего момента электродвигателей, замедлению механизмов, работе двигателя в пусковом режиме, перегреву обмоток, затруднённому движению станины и возможному выходу электромашины из строя.

Повышенное напряжение связано с риском перегрева приборов, повреждения электроники, сокращения срока службы оборудования и вероятностью возгорания проводки.

Практическое применение и рекомендации

  • Оперативное выявление отклонений напряжения.
  • Контроль работы генератора.
  • Регулярная проверка показаний.
  • Принятие мер при обнаружении отклонений.
  • Калибровка прибора по регламенту.
  • Контроль измерительной цепи и фиксация критических значений.

В памятке контроль напряжения связывается с защитой оборудования, стабильностью рабочего процесса, качеством сварки и снижением расходов на ремонт.

18АмперметрКонтроль силы тока в электрических цепях

Амперметр предназначен для измерения силы электрического тока в амперах и контроля нагрузки на электрическую цепь.

Низкая сила тока

В памятке среди возможных признаков указаны медленная работа электродвигателей, нестабильная работа электронных устройств и снижение мощности оборудования. Возможные последствия — снижение производительности, увеличение времени работы механизмов и риск перегрева двигателей.

Высокая сила тока

К возможным признакам отнесены перегрев проводников, повышенный расход электроэнергии, искрение в контактах и повреждение изоляции. Среди рисков — выход из строя компонентов, повреждение электронных схем и возгорание проводки.

Гидравлическая система и фиксация труб

Пункты 19–23 исходной памятки.

19Быстроразъёмные соединения закрытого типа (БРС)Герметичность и защита гидросистемы
Гидравлические шланги с быстроразъёмными соединениями

БРС закрытого типа оснащены механизмом, обеспечивающим автоматическую герметизацию соединений, защиту от внешних загрязнений и изоляцию гидравлической системы.

Преимущества конструкции

  • Защита от попадания пыли и грязи.
  • Сохранение чистоты рабочей жидкости.
  • Увеличение срока службы гидросистемы.
  • Снижение риска поломок.

Особенности эксплуатации и устройство

  • В документе указано снижение риска утечек рабочей жидкости.
  • Специальные клапаны автоматического запирания.
  • Герметичные уплотнительные элементы.
  • Механизм блокировки при разъединении.
  • Защитные крышки в нерабочем состоянии.

Ожидаемый экономический эффект, указанный в памятке: снижение затрат на ремонт, уменьшение расходов на замену фильтров, сокращение времени обслуживания и увеличение межсервисных интервалов.

20Гидроцилиндры с фторопластовыми кольцамиЗащита уплотнений и герметичность

Фторопластовые кольца выполняют защитную функцию в конструкции гидроцилиндров. Они устанавливаются для защиты уплотнений и помогают предотвращать:

  • Выдавливание резиновых уплотнений.
  • Механические повреждения сальников.
  • Утечку рабочей жидкости.

Эксплуатационные преимущества

  • Снижение трения и повышение долговечности.
  • Стабильная работа при высоких нагрузках.
  • Защита основных уплотнительных элементов.
  • Снижение частоты ремонтных работ.
  • Устойчивость к износу и сохранение герметичности системы.
21Широкие литые хомутыНадёжная фиксация трубы по окружности
Хомуты и крепёжные элементы ATLANT

В памятке надёжность фиксации связывается с конструкцией широких литых хомутов, создающих прочный и равномерный захват трубы по окружности. Это важно для выполнения сварочных работ.

Конструктивные особенности

  • Устойчивость к деформации. Литая конструкция сохраняет форму при нагрузках.
  • Точность центровки. Жёсткая конструкция помогает правильно позиционировать трубу.
  • Качество соединения. Стабильная фиксация способствует получению ровного и прочного стыка.
  • Масса. В документе отмечено, что литые хомуты легче аналогов из листового металла при сохранении прочностных характеристик.

Также перечислены равномерное распределение нагрузки, отсутствие остаточной деформации, долговечность и простота монтажа и демонтажа.

22Термостойкие кабели подключенияПодключение торцевателя и нагревательного элемента

В памятке выделены следующие преимущества термостойких кабелей:

  • Температурная стойкость. Сохранение свойств при воздействии высоких температур.
  • Надёжность и долговечность. Снижение риска повреждения кабелей теплом.
  • Безопасность эксплуатации. Качественная изоляция снижает риск коротких замыканий.
  • Стабильная работа. Сохранение характеристик в различных температурных условиях.
  • Изоляция и защита. Защита от влаги, пыли и механических повреждений.
23Дополнительная защита гидравлических шланговМеталлическая оплётка между гидроцилиндрами

Металлическая оплётка описана в документе как защитное покрытие для гидравлических шлангов, предназначенное для защиты от механических повреждений и продления срока службы.

Риски при отсутствии защиты

  • Повреждение шлангов падающими предметами.
  • Механические повреждения инструментом.
  • Преждевременный выход из строя.
  • Простои в работе.

Ожидаемый практический эффект

  • Сохранение целостности гидравлической системы.
  • Снижение риска аварийных ситуаций.
  • Экономия на ремонте и замене шлангов.
  • Сокращение затрат на ремонт и увеличение межсервисных интервалов.

Нагревательный элемент, обслуживание и дополнительные возможности

Пункты 24–27 исходной памятки.

24Двухконтурный нагревательный элементВозможность интеграции с системой протоколирования
Нагревательный элемент ATLANT A500

В исходной памятке указано, что возможность подключения блока протоколирования позволяет фиксировать параметры сварки, включая температуру нагревательного элемента, время сварки, давление и другие данные. Это предназначено для документирования процесса и контроля качества выполненных работ.

25Качественный нагревательный элемент и равномерное распределение теплаТемпературный контроль и качество сварного шва

В памятке выделены следующие особенности:

  • Равномерное распределение тепла. Нагрев всей рабочей поверхности помогает избегать локальных перегревов и деформаций.
  • Точность температурного контроля. В документе указано отклонение температуры не более ±7 градусов в соответствии с ГОСТ.
  • Качество сварного шва. Равномерный нагрев помогает предотвращать дефекты, включая непровары и неровности, и способствует надёжности сварных соединений.
26РемкомплектЗапасные части для обслуживания оборудования
Ремкомплект ATLANT

Состав ремкомплекта по исходной памятке

  • Запасные ножи торцевателя. Для замены изношенных или повреждённых ножей и сокращения простоя оборудования.
  • Прокладки для гидросистемы. Для герметизации соединений, предотвращения утечек и поддержания стабильного давления.
  • Запасной болт крепления хомутов. Для замены повреждённого или изношенного крепежа.
  • Термопара. Для контроля температуры и поддержания заданных параметров при необходимости замены.

Преимущества наличия ремкомплекта

  • Быстрая замена необходимых запасных частей.
  • Сокращение времени простоя.
  • Предотвращение дополнительных расходов, связанных с остановкой работ.
  • Поддержание надёжности оборудования и удобство обслуживания.
  • Снижение эксплуатационных расходов.
27Адаптация аппарата для подключения дополнительного оборудованияКран-балка и блок протоколирования

1. Станина, адаптированная под крепление для кран-балки.

В памятке указано, что это позволяет устанавливать и крепить кран-балку для перемещения тяжёлых и крупногабаритных элементов — торцевателя и нагревательного элемента.

2. Адаптация гидроблока и нагревательного элемента для подключения блока протоколирования.

Подключение блока протоколирования предназначено для мониторинга и документирования параметров работы оборудования.

Таймер и эргономика управления

Пункты 28–29 исходной памятки.

28Таймер с сигнальной лампой на гидроблокеКонтроль временных этапов сварки

Таймер с сигнальной лампой предназначен для соблюдения временных параметров сварочного процесса.

Основные характеристики, перечисленные в памятке

  • Измерение времени нагрева и охлаждения.
  • Визуальная индикация состояния процесса.
  • Звуковая сигнализация завершения этапов.
  • Управление с панели гидроблока.

От чего зависят временные параметры

  • Времени нагрева торцов труб.
  • Продолжительности выдержки под давлением.
  • Времени остывания соединения.
  • Диаметра трубы, показателя SDR, материала трубы и требуемого давления.

Преимущества таймера и сигнальной лампы

  • Точность соблюдения временных параметров.
  • Минимизация ошибок оператора.
  • Повышение качества сварных соединений.
  • Стандартизация процесса.
  • Визуальное оповещение об окончании этапов и контроль полного остывания соединения.
29Эргономичный гидроблок сварочного аппаратаЦентрализованное управление рабочими параметрами
Гидроблок сварочного аппарата ATLANT A500

Эргономичный гидроблок описан в документе как централизованный пульт управления оборудованием, позволяющий контролировать процесс сварки без необходимости перемещения оператора между отдельными узлами.

Основные элементы управления

Управление кареткой станиныТочное позиционирование рабочего органа, плавная регулировка скорости перемещения и фиксаторы положения.
Система байпасовБайпас фиксации давления позволяет настроить и удерживать давление; байпас регулировки предназначен для плавной настройки рабочего давления.
ТерморегуляторКонтроль температуры нагревательного элемента, поддержание заданного режима и индикация текущей температуры.
Управление торцевателемКнопка включения и выключения торцевателя.
Таймер с сигнальной лампойУстановка времени, звуковая и световая сигнализация окончания этапов, возможность ручной остановки.
Измерительные приборыВольтметр для контроля входного напряжения, амперметр и индикация показателей в реальном времени.

Централизованное управление и эргономика

  • Все элементы управления собраны в одном месте.
  • Минимизация перемещений оператора.
  • Логичное расположение элементов.
  • Чёткая маркировка органов управления.
  • Удобный доступ ко всем функциям.

ATLANT A500 — конструктивные особенности по технической памятке

В материале последовательно рассмотрены силовые элементы, станина, гидравлическая система, электрические соединения, узлы торцевания и нагрева, средства контроля и органы управления. Содержание разделов основано на предоставленном документе «Памятка — выбор аппарат А500».

ПАМЯТКА ОПЕРАТОРУ

Запуск и сварка
ATLANT A500

Последовательность действий от проверки оборудования до охлаждения сварного соединения. Соблюдайте технологию, контролируйте давление и используйте таблицы из инструкции для конкретной трубы.

01
Подготовка Проверка оборудования
02
Запуск Электрика и гидравлика
03
Сварка Давление и время
04
Охлаждение Выдержка соединения
ОБЯЗАТЕЛЬНО

Первый запуск проводите совместно со специалистом

Перед первым запуском менеджер ATLANT должен связаться со сварщиком, который непосредственно работает на оборудовании, и провести консультацию по телефону или видеосвязи. Даже при наличии опыта на аппаратах других производителей необходимо пройти совместный запуск.

01 Сначала проверка — затем работа
01
ДО ВКЛЮЧЕНИЯ

Подготовка к работе

Проверьте специалиста, трубу, условия сварки и комплектность аппарата.

ПОДГОТОВКА

Квалификация сварщика

Проверьте наличие удостоверения, дату обучения, опыт работы на стыковых аппаратах, бренд и степень автоматизации ранее использовавшегося оборудования.

01 / ОПЕРАТОР

Труба и её состояние

Уточните производителя, диаметр, SDR или PN. Проверьте состояние трубы и наличие овальности. При овальности используйте предназначенные для этого скругляющие насадки.

02 / ТРУБА

Комплектность и паспорт

Сверьте комплект поставки с паспортом оборудования. Перед работой откройте инструкцию и найдите параметры сварки именно для вашей трубы.

03 / ДОКУМЕНТЫ

Погодные условия

Оцените температуру, ветер и условия площадки. Используйте палатку сварщика и нагревательные пушки в соответствии с условиями работ. При сильном ветре устанавливайте заглушки.

04 / ПЛОЩАДКА
!
Хомуты не предназначены для устранения овальности трубы.

Если труба овальная, применяйте специальные скругляющие насадки. Не пытайтесь исправить геометрию трубы затягиванием хомутов.

02
ПОДКЛЮЧЕНИЕ

Электрика и гидравлика

Соблюдайте последовательность подключения оборудования.

ЗАПУСК
ШАГ 01

Подключение электропитания

Для аппарата с питанием 380 В привлеките квалифицированного электрика. Неправильная фазировка может привести к неправильной работе и повреждению двигателя.

↓
ШАГ 02 / КРИТИЧЕСКИЙ

Проверка фазировки торцевателя

При первом подключении проверьте направление вращения торцевателя. Ножи должны вращаться по часовой стрелке. Только после проверки фазировки переходите к работе с гидроблоком.

Правильное направление По часовой стрелке
↓
ШАГ 03 / ЕСЛИ ИСПОЛЬЗУЕТСЯ ГЕНЕРАТОР

Правильная последовательность подключения

Не запускайте генератор с уже собранной электросхемой сварочного оборудования, подключённой к генератору. Сначала запустите генератор и дайте ему поработать минимум 1 минуту, затем подключайте оборудование.

↓
ШАГ 04

Контроль показателей электропитания

Проверьте показания вольтметра и амперметра. Отслеживайте показатели на протяжении всей сварки.

↓
ШАГ 05

Подключение гидравлики

Проверьте уровень масла в гидравлическом приводе щупом. Протрите БРС от пыли и грязи. Вводите соединения под прямым углом, без излишнего усилия, до характерного щелчка.

↓
ШАГ 06

Проверка соединений и холостой прогон

Надёжно подключите шланги от центратора к гидроприводу. После подключения к сети обязательно прогоните гидросистему на холостом ходу в режиме давления движения, чтобы масло равномерно распределилось по системе.

Подайте небольшое давление, зафиксируйте его и осмотрите соединения. Подтеков масла быть не должно.

!
Не пропускайте проверку БРС и холостой прогон.

Неправильное подключение быстроразъёмных соединений может повредить уплотнительные кольца и привести к утечке масла. Особенно важно равномерно распределить масло в холодное время года.

03
ПОДГОТОВКА ТРУБЫ

Центрирование и торцевание

Сначала обеспечьте правильное положение трубы, затем готовьте торцы.

ПОДГОТОВКА
ШАГ 01

Выставьте трубы по высоте и направлению

Проверьте горизонт и используйте опорные ролики. Трубы необходимо отцентрировать ещё до укладки в центратор, особенно на больших диаметрах.

ШАГ 02

Выполните торцевание

Торцуйте при минимальном возможном давлении, близком к давлению движения. Избыточное давление может повредить торцеватель.

ШАГ 03

Проверьте подготовленные торцы

Убедитесь, что трубы зафиксированы и подготовлены в соответствии с инструкцией. Не перемещайте трубу за счёт усилия центратора.

!
Запрещено использовать аппарат для подтягивания и перетаскивания труб.

Особенно это касается длинных плетей и труб больших диаметров. Кран-балка предназначена только для подъёма торцевателя и нагревательного элемента, а не для перемещения труб. Неправильное обращение может погнуть штоки центратора.

ПРЕДЕЛ ДАВЛЕНИЯ ПРИ ТОРЦЕВАНИИ
Pторц. = Pдвиж. + (0,1–0,2) × P1

В памятке производителя P1 = P5 — табличное давление для свариваемой трубы. Торцевание выполняют при минимальном возможном давлении, практически равном давлению движения. Допустимое значение уточняйте для конкретной модели и трубы.

04
КЛЮЧЕВОЙ РАСЧЁТ

Расчёт сварочного давления

Давление определяется по таблице сварки, диаметру трубы и SDR/PN.

ОСОБОЕ ВНИМАНИЕ
ОБЩИЙ ПОКАЗАТЕЛЬ ДАВЛЕНИЯ

Формула ОПД

P
ДАВЛЕНИЕ СВАРКИ P1 = P5 По таблице для диаметра и SDR/PN
+
ДАВЛЕНИЕ ДВИЖЕНИЯ ДД Определяется на конкретном аппарате
ОБЩИЙ ПОКАЗАТЕЛЬ ДАВЛЕНИЯ ОПД = P1 (P5) + ДД

Именно это значение устанавливается на регуляторе давления.

Как рассчитать правильно

1
Найдите таблицу

Откройте раздел параметров сварки в инструкции.

2
Уточните параметры трубы

Сверьте диаметр и показатель SDR или PN.

3
Определите P1 = P5

Возьмите табличное давление сварки для данной трубы.

4
Добавьте давление движения

Рассчитайте ОПД и запишите полученное значение.

5
Проверьте допустимый предел

Не превышайте ограничения, установленные для аппарата.

!
Избыточное давление опасно для оборудования и качества стыка.

Не увеличивайте давление «с запасом». Это может повредить гидравлику и привести к некачественному сварному соединению. Не превышайте максимальное допустимое давление аппарата.

i

Важно: ОПД — это давление сварки плюс давление движения. Не путайте давление сварки с показанием, которое нужно выставить на регуляторе гидроблока.

05
ТЕХНОЛОГИЧЕСКИЙ ЦИКЛ

Последовательность сварки

Следуйте этапам по порядку и соблюдайте параметры из таблицы сварки.

СВАРКА
01
НАСТРОЙКА

Установите таймер и давление

Запишите рассчитанное значение ОПД. Установите таймер для удобства контроля сварочного процесса.

ОПД Таймер Таблица сварки
02
ПЕРВИЧНЫЙ НАГРЕВ

Установите нагреватель между торцами

Соедините трубы с нагревательным элементом и поднимайте давление до рассчитанного ОПД, пока не образуется первичный буртик требуемого размера.

ОПД Первичный буртик
03
ВЫРАВНИВАНИЕ

Сформируйте непрерывный первичный валик — t1

Время t1 — первая стадия оплавления, необходимая для образования непрерывного валика заданного размера по окружности торцов трубы.

t1 Размер по таблице
04
ОСНОВНОЙ НАГРЕВ

Снизьте давление до P2 и выдержите время t2

После формирования симметричного буртика требуемого размера ослабьте давление до P2 — от нуля до величины давления перемещения. В памятке рекомендуется значение, немного превышающее давление движения или равное ему. Продолжайте нагрев до завершения времени t2.

P2 t2 Без лишнего давления
05
ТЕХНОЛОГИЧЕСКАЯ ПАУЗА

Снимите нагреватель и выполните переход за время t3

После завершения нагрева снимите нагревательный элемент и соедините трубы. Соблюдайте время технологической паузы t3, указанное в таблице сварки.

t3 Переход без задержки
06
СОЕДИНЕНИЕ

Соедините торцы под рассчитанным давлением ОПД

После удаления нагревателя сведите трубы и установите давление по рассчитанному ОПД. Зафиксируйте давление рычагом фиксации (байпасом), приложив усилие, необходимое для надёжной фиксации.

ОПД Фиксация давления
07
ОХЛАЖДЕНИЕ

Удерживайте давление во время охлаждения

После соединения труб наберите необходимое ОПД и зафиксируйте давление. Согласно памятке ATLANT, после набора давления удерживайте рычаг управления кареткой в течение 1 минуты, чтобы избежать снижения давления при остывании и осадке трубы.

ОПД 1 минута по памятке Охлаждение по инструкции
НЕ ПУТАЙТЕ ИНТЕРВАЛЫ

Что означают t1, t2 и t3

t
t1 Формирование первичного валика

Время выравнивания и образования непрерывного буртика.

t2 Продолжение нагрева

Выдержка торцов при сниженном давлении.

t3 Технологическая пауза

Время снятия нагревателя и перехода к соединению.

Все значения времени, температуры, P2 и давления сварки определяются по таблице в инструкции для конкретной трубы. Не используйте произвольные значения.
ПЕРЕД НАЧАЛОМ РАБОТЫ

Контрольный список оператора

Отметьте пункты перед началом сварки. Список помогает проверить готовность, но не заменяет инструкцию.

CHECKLIST
Готовность оборудования 0 из 12
i

Проверьте все пункты перед началом сварочного цикла.

ВАЖНО

Инструкция производителя — главный источник параметров сварки

Эта памятка систематизирует основные этапы запуска и работы, но не заменяет руководство по эксплуатации. Давление, температура, время нагрева, технологическая пауза и охлаждение должны соответствовать таблице сварки для конкретного аппарата, диаметра и SDR/PN трубы.

ФИНАНСИРОВАНИЕ ДЛЯ БИЗНЕСА

Приобретайте оборудование ATLANT в лизинг

Любое оборудование из каталога ATLANT можно приобрести с использованием лизинга — финансовой аренды, позволяющей распределить затраты на покупку оборудования на срок договора.

Получить предложение по лизингу
EQUIPMENT FINANCING
01
02
03
04
05
✓
Сохраняйте оборотные средства Распределяйте затраты на оборудование
01 / ПРЕИМУЩЕСТВА

Почему выгодно рассмотреть лизинг

Инструмент финансирования, который помогает планировать расходы предприятия.

01

Сохранение оборотных средств

Не обязательно направлять всю сумму покупки на оборудование единовременно. Средства можно оставить на текущие задачи предприятия.

02

Налоговые возможности

Для организаций на соответствующем налоговом режиме лизинговые платежи могут учитываться в расходах по правилам законодательства.

03

Возможность зачёта НДС

Порядок предъявления и принятия НДС к вычету определяется условиями договора, документами и налоговым статусом организации.

04

Гибкое планирование платежей

Можно рассмотреть различные сроки и графики платежей с учётом финансовых возможностей и сезонности бизнеса.

05

Альтернатива классическому кредиту

Процедура рассмотрения заявки и требования к клиенту могут отличаться от банковского кредитования.

06

Планируемая финансовая нагрузка

Распределение расходов по периодам помогает заранее планировать бюджет на приобретение производственного оборудования.

ПОДДЕРЖКА ATLANT

Поможем подобрать предложение по лизингу

Компания ATLANT сотрудничает с ведущими лизинговыми компаниями, представленными на российском рынке. Поможем направить запрос на финансирование и подобрать подходящие условия приобретения оборудования.

Обсудить условия
ФИНАНСИРОВАНИЕ ОБОРУДОВАНИЯ

Рассчитайте стоимость аппарата в лизинг

Подберите комфортный первоначальный взнос и срок платежей. Узнайте ориентировочную ежемесячную нагрузку на бюджет компании.

01

Параметры расчёта

Измените значения под свою задачу

₽
100 тыс. ₽ 10 млн ₽
20%
10% 49%
Сумма аванса 200 000 ₽
18%
5% 35%

Условный параметр модели. Не является предложением лизинговой компании.

✓ Расчёт подходит для предварительной оценки покупки оборудования для бизнеса.
ПРЕДВАРИТЕЛЬНЫЙ РАСЧЁТ

Ориентировочный ежемесячный платёж

29 000 ₽/мес.
Стоимость оборудования 1 000 000 ₽
Первоначальный взнос 200 000 ₽
Финансируемая сумма 800 000 ₽
Сумма ежемесячных платежей 1 000 000 ₽
Расчётное удорожание За весь срок, относительно цены оборудования
0 ₽
Общие выплаты с учётом аванса 1 200 000 ₽
Запросить расчёт лизинга

Расчёт ориентировочный. Фактические платежи, комиссии, выкупной платёж, страхование и налоговые последствия зависят от программы лизинга и условий договора.

Подберём решение под вашу задачу

Уточним стоимость выбранного аппарата ATLANT и поможем подготовить запрос на финансирование.
